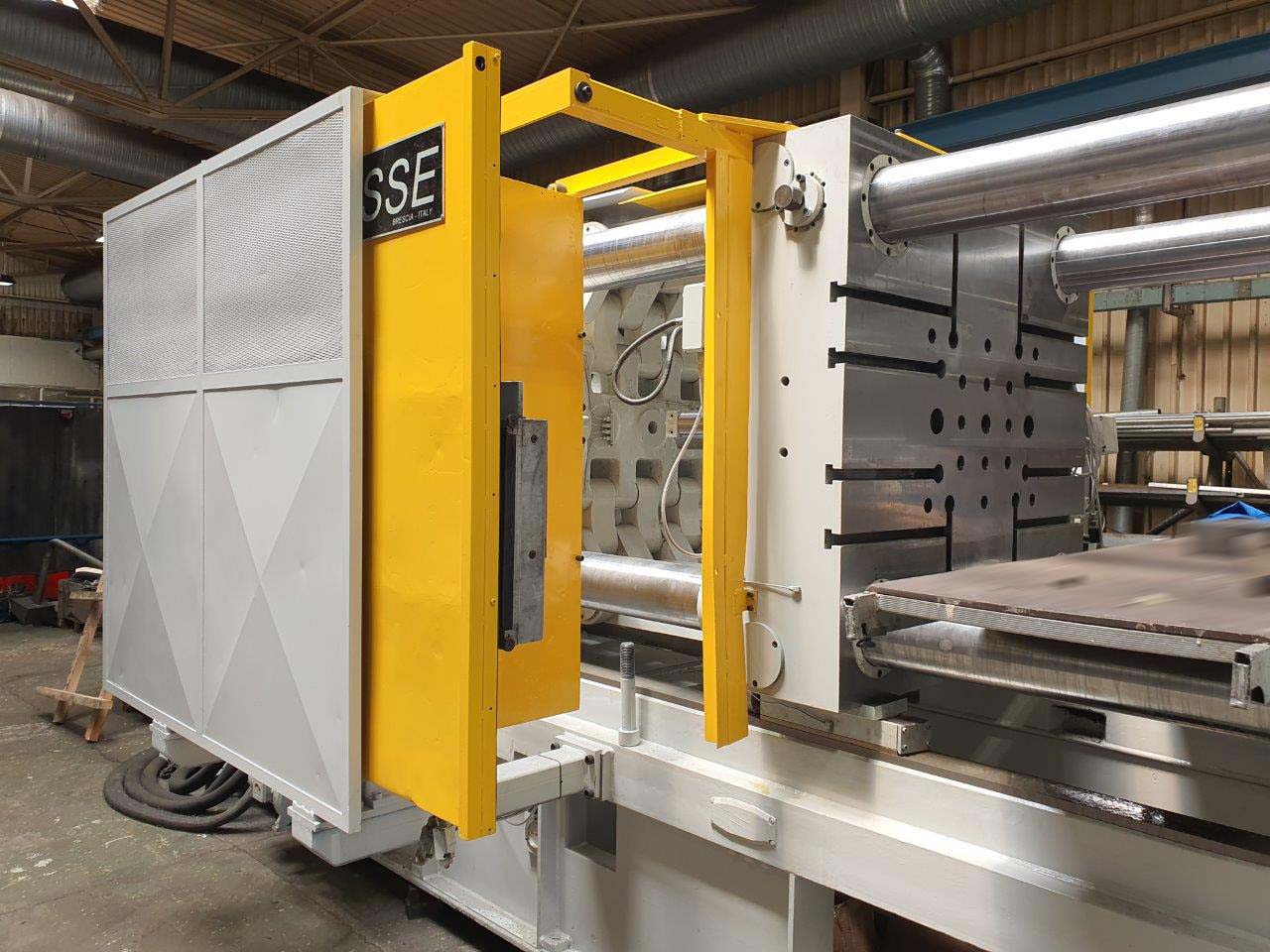

Remont częściowy Maszyna odlewnicza Italpresse IP 750 SC z zimną komorą
Rok: 2002, łącznie z Italpresse VS-2 ALL. ładowarka do metalu, do aluminiowych odlewów ciśnieniowych
Zakres usług:
1 Ogólne prace przygotowawcze
1.100 Oczyszczenie, demontaż i kontrola wzrokowa maszyny. ✓1.110 Sprawdzić i zmierzyć części mechaniczne ✓
Zespół mocujący
2.100 Kolumny prowadzące2.150 4 nowe kolumny prowadzące ✓
2.160 4 nowe nakrętki kolumn (przód) ✓
2.200 Stała płyta mocująca
2.210 Zfrezować na płasko stałą płytę mocującą ✓
2. 230 Sprawdzić lub wyfrezować otwór montażowy kolumny prowadzącej ✓
2.300 Ruchoma płyta mocująca
2.310 Płaską płytę mocującą wyfrezować ✓
2.320 W razie potrzeby wykonać rowki teowe ✓
2.330 Sprawdzić lub wyfrezować tuleje prowadzące ✓
2. 340 Sprawdzić otwory w układzie przegubowym, wymienić uszkodzone tuleje prowadzące ✓
2.350 Sprawdzić powierzchnię mocowania ślizgów i przerobić płyty prowadzące ✓
2.400 Układ przegubowy
2.410 Sprawdzić układ przegubowy ✓
2.420 Przerobić i zamontować uszkodzone sworznie i tuleje prowadzące ✓
2. 430 Sprawdzić otwory w głowicy poprzecznej, wymienić uszkodzone tuleje prowadzące i sworznie prowadzące ✓
2.450 Sprawdzić lub przerobić otwór montażowy dla cylindra blokującego ✓
2.451 Sprawdzić centralne smarowanie, wymienić uszkodzone rurki i rozdzielacze smarowania. ✓
2.460 Sprawdzić centralne smarowanie silnika i sprawdzić działanie ✓
2.500 Głowica poprzeczna
2.510 Sprawdzić otwory na tuleje prowadzące, w razie potrzeby przerobić ✓
2.520 Wymienić i zamontować uszkodzone śruby prowadzące i tuleje prowadzące. ✓
2.530 Sprawdzić nakrętki kolumnowe do centralnej regulacji wysokości formy, w razie potrzeby wymienić ✓
2.540 Sprawdzić cylinder blokujący wraz z tłokiem, w razie potrzeby wyremontować i ponownie uszczelnić ✓
2.550 Sprawdzić powierzchnię mocowania ślizgów, odnowić płytki prowadzące. ✓
3 Wypychacz hydrauliczny
3.100 Wymienić uszkodzone sworznie prowadzące i tuleje prowadzące ✓3.130 Nowa uszczelka wypychacza hydraulicznego ✓
4 Łoże maszyny
4.100 Oczyścić zbiornik hydrauliczny ✓4.110 Sprawdzić lub przerobić powierzchnie mocowania szyn prowadzących ✓
5 Cylindry/uszczelnienia
5.100 Zdemontować cylindry zaciskowe, wypychające i wciskające oraz multiplikator i sprawdzić wymiary. ✓5.120 Wymienić uszczelki i taśmy prowadzące ✓
5.130 Uszczelnić cylindry zamykające, wyrzutnikowe i wciskające oraz multiplikator. ✓
6 Układ wtryskowy
6.100 Demontaż i kontrola jednostki wtryskowej ✓6.110 Szlifowanie i chromowanie na twardo multiplikatora i tłoczyska. ✓
6.131 Nowy akumulator tłokowy i zbiornik ciśnieniowy odebrać ze świadectwem badania ✓
7 Hydraulika
7.100 Sprawdzić pompę hydrauliczną z napędem pompy pod kątem zużycia ✓7.130 Sprawdzić połączenia przewodów hydraulicznych pod kątem nieszczelności i pęknięć, w razie potrzeby wymienić ✓
9 Okablowanie maszyny
9.100 Sprawdzić połączenie kabel maszyna - szafa sterownicza, w razie potrzeby wymienić ✓10 Sterowanie maszyny
10.100 Sprawdzić istniejące sterowanie maszyny z monitorem, w razie potrzeby naprawić. ✓10.110 Sprawdzić istniejące sterowanie maszyny, zainstalować nowy monitor GEFRAN z oprogramowaniem
11 Interfejsy
11.100 Sprawdzić interfejsy dla jednostki dozującej metal / pieca dozującego ✓11.300 Sprawdzić interfejsy dla maszyny natryskowej ✓
11.500 Sprawdzić interfejsy dla robotów ✓
12 Drzwi bezpieczeństwa i osłony bezpieczeństwa
12.100 Sprawdzić lub naprawić drzwi bezpieczeństwa z silnikiem po stronie operatora ✓
12.110 Sprawdzić osłonę części zamykającej z przodu i z tyłu maszyny, w razie potrzeby naprawić. ✓
13 Malowanie
13.100 Przygotować elementy maszyny do malowania13.110 Pomalować maszynę, kolor: szary RAL 7035 ✓
13.120 Pomalować drzwi ochronne i osłonę ochronną, kolor: żółty RAL 1004 ✓
15 Jazda na sucho i kontrola końcowa
15.100 Jazda próbna ze sprawdzeniem działania ✓15.110 Odbiór końcowy przez klienta ✓
