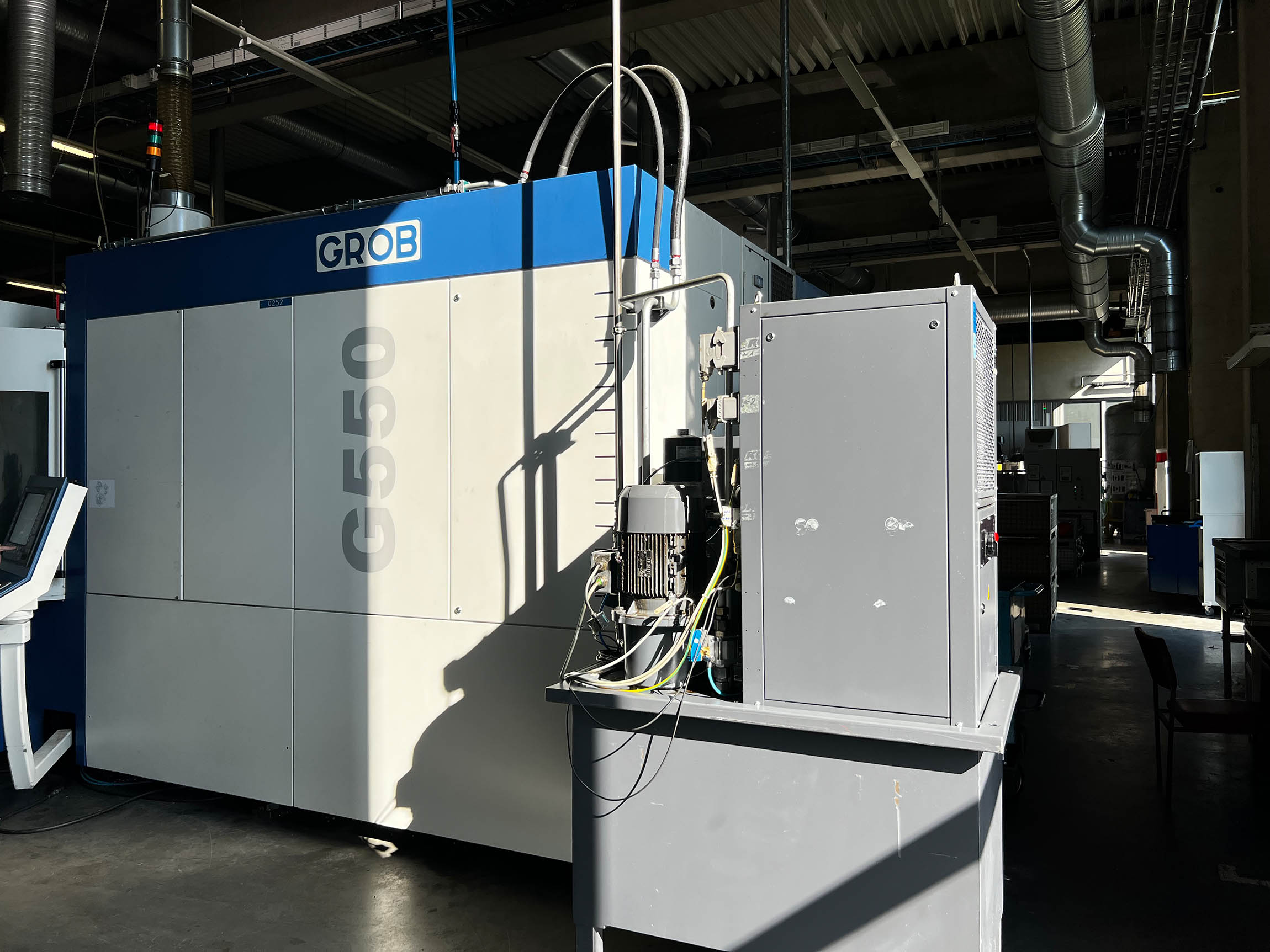

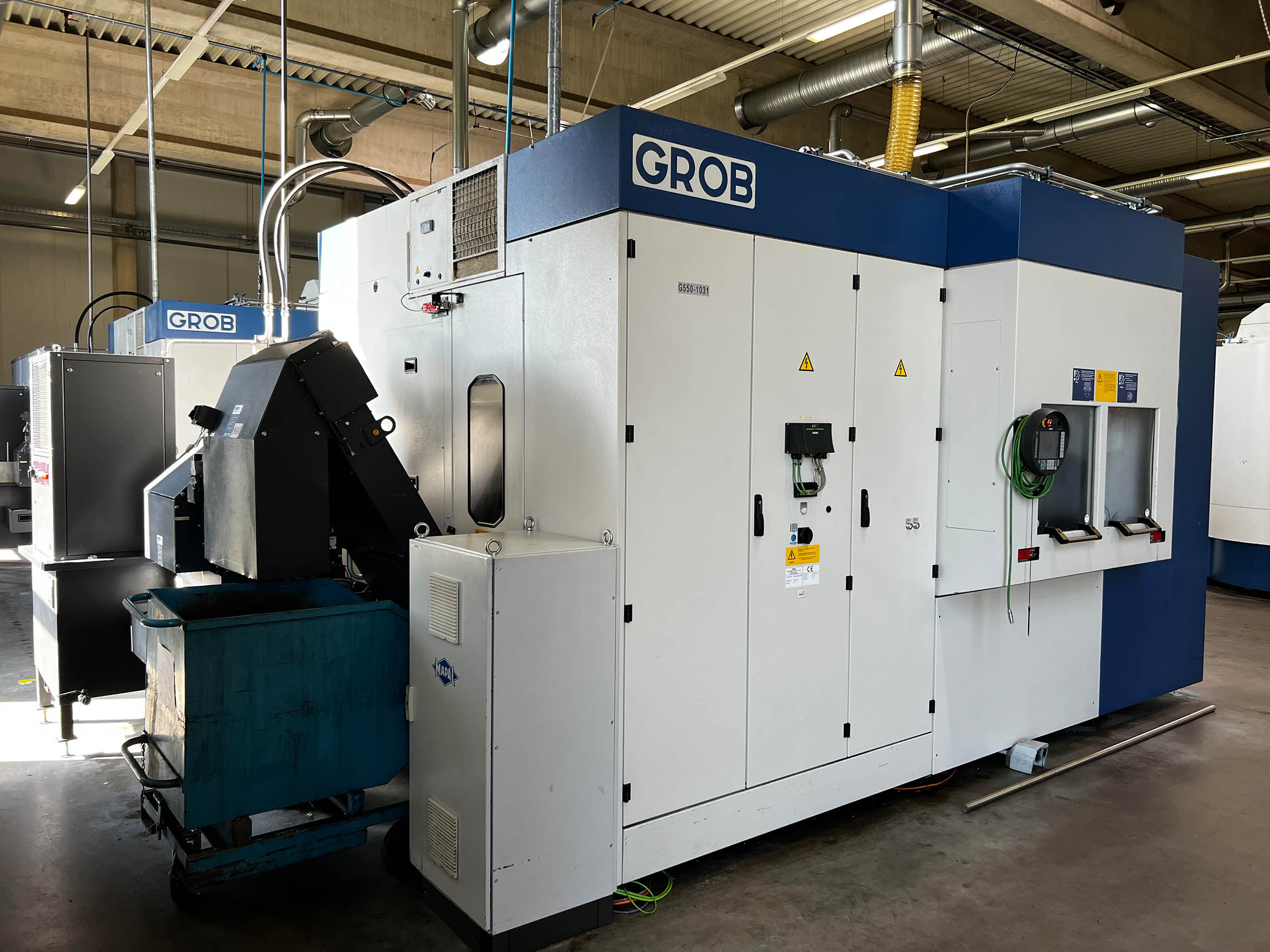

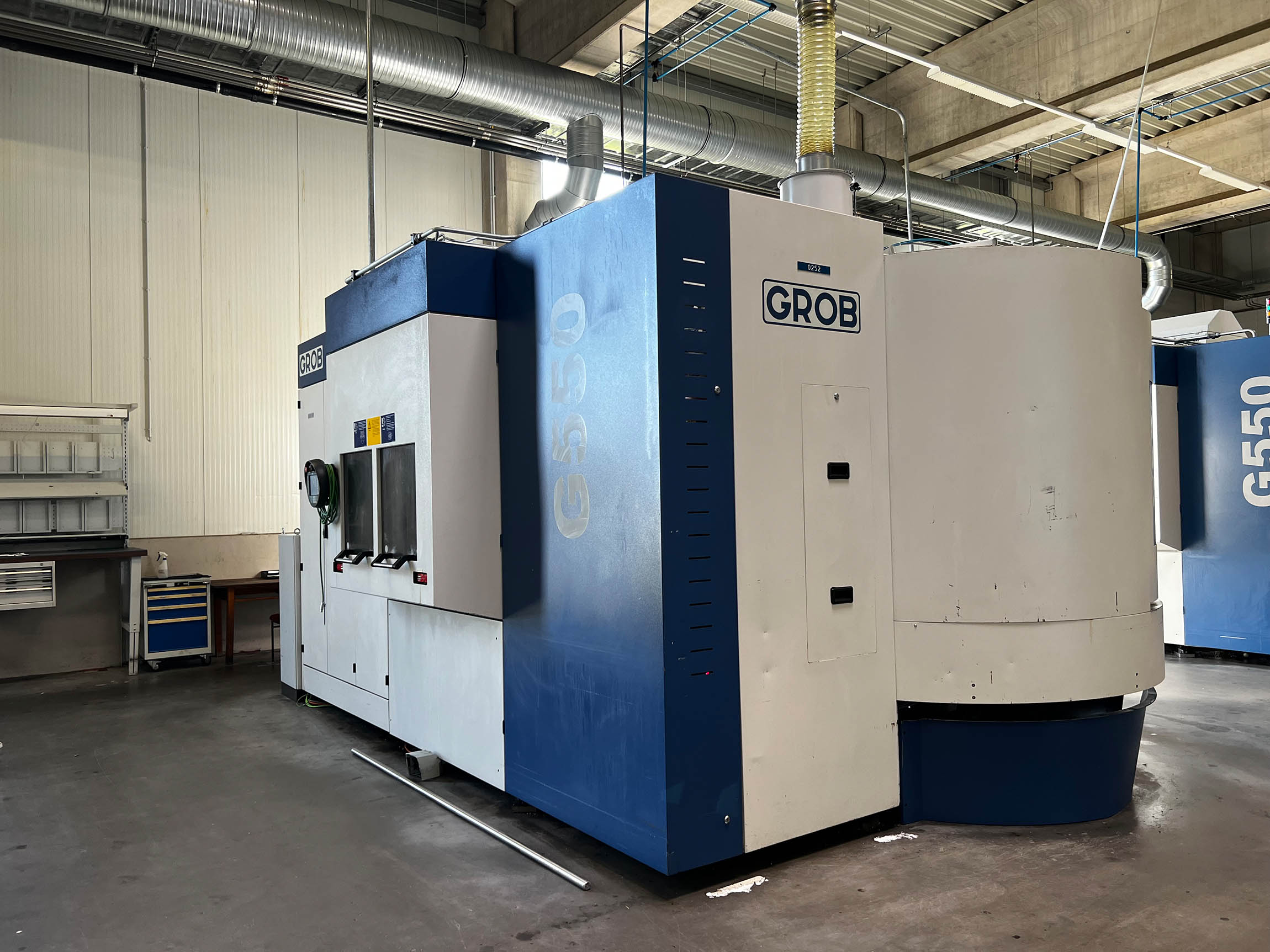

Grob G550 AB 14 K – 5-osiowe uniwersalne centrum obróbcze BA2357, używane
Szczegóły
| Centrum obróbcze | Uniwersalne |
| Producent | Grob |
| Model | G550 AB 14 K |
| Rok produkcji | 2010 |
| godziny pracy | h |
| godziny pracy | h |
| Opis | Stół uchylno-obrotowy (oś NB) Zintegrowany układ chłodzenia z regulacją temperatury chłodziwa i przenośnikiem wiórów Zintegrowany agregat hydrauliczny Agregat chłodzący wrzeciona, stołu obrotowego (oś B) i szafy sterowniczej |
| Dane techniczne | |

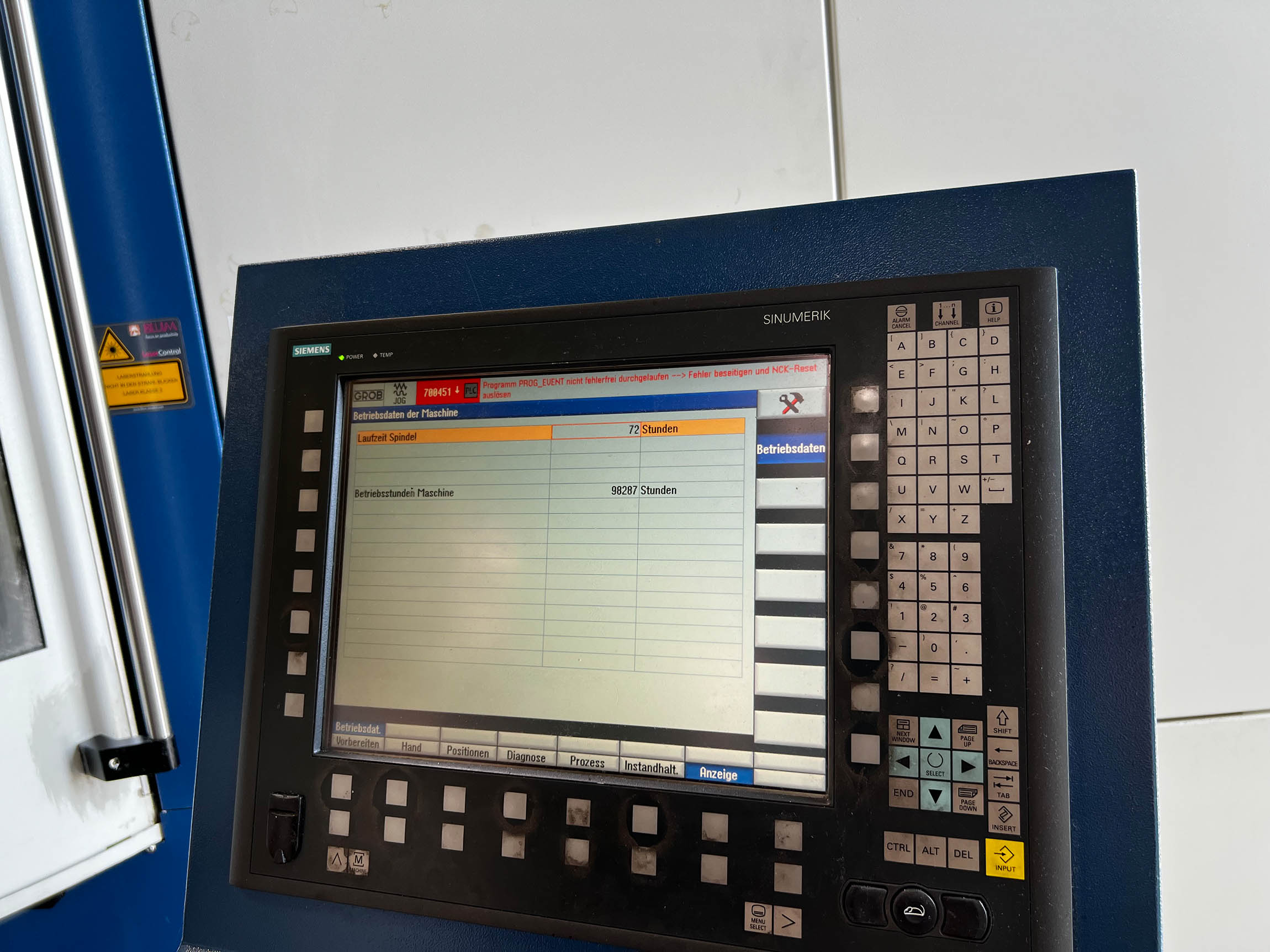

| System sterowania | SIEMENS SINUMERIK 840D si MDynamics |
| Odległość wrzeciona | mm |
| Skok w osi X | 800 mm |
| Przesuw w osi Y | 1020 mm |
| Przesuw w osi Z | 970 mm |
| Maks. Prędkość szybkiego przesuwu w osiach X/Y/Z | 65/50/80 m/min |
| Magazyn narzędzi | Magazyn dwutarczowy HSK-Al00 z 60 (2x30) pozycjami narzędziowymi oraz ramieniem do wymiany narzędzi |
| Dodatkowy magazyn narzędzi | Pomocniczy magazyn narzędzi TM167 na 167 narzędzi |
| Maks. długość narzędzia | 465 |
Opcje
Zmieniacze palet / Palety / Opcje mocowania
System zmiany palet
Automatyczny zmieniacz na 2 palety z pozycją spoczynkową:
- 2 palety, 630 x 630 mm, z siatką otworów
- system mocowania w punkcie zerowym na stole obrotowym (oś B)
- Rozdzielacz obrotowy na stole obrotowym (oś B)
- cztery mechanizmy sprzęgające z dyszami czyszczącymi w górnej części stołu obrotowego - sześć mechanizmów sprzęgających z dyszami czyszczącymi w stacji obrabianego elementu
- dodatkowy układ hydrauliczny
Rozdzielacz obrotowy w stole obrotowym osi B:
- Hydrauliczny system mocujący z czterema przyłączami płynów Zestaw pneumatyczny z czterema przyłączami płynów
Rozdzielacz obrotowy w stole obrotowym osi A:
- Hydrauliczny system mocujący z sześcioma przyłączami mediów
- Zestaw pneumatyczny z sześcioma przyłączami mediów
Mocowanie palety i obrabianego elementu na stole obrotowym (oś B) Konfiguracja:
- system mocowania w punkcie zerowym
- bez palety (palet)
Drzwi komory ustawczej:
- Automatyczne otwieranie/zamykanie dla automatycznych systemów załadunku i rozładunku
- Automatyczne otwieranie/zamykanie dla ręcznego załadunku i rozładunku
Warianty wrzeciona głównego:
- Wrzeciono z napędem silnikowym HSK-A63, 35/47 Nm¹; 18 000 m·¹
Interfejs narzędziowy SK 40:
- Wrzeciono z napędem SK 40, 160/223 Nm¹; 16 000 obr./min
Uwaga: Ze względu na większą średnicę wrzeciona w przypadku magazynu z tarczą pobierającą możliwe jest maksymalnie 50 miejsc magazynowych!
Interfejs narzędziowy HSK-A100:
- Wrzeciono z napędem silnikowym HSK-A100, 262/340 Nm¹; 10 000 obr./min
- Wrzeciono z napędem silnikowym HSK-A100, 470/575 Nm¹; 9 000 obr./min
Diagnostyka wrzeciona GROB-5 GSD:
- Heidenhain iTNC 530: Pełen zakres funkcji smarT.NC dla iTNC 530, import plików DXF
- Optymalizacja kinematyki maszyny za pomocą KinematicOpt
- Monitorowanie kolizji za pomocą DCM Collision
SIEMENS SINUMERIK 8400 si
Optymalizacja kinematyki maszyny za pomocą cyklu 996
Akcesoria do pomiaru kinematyki maszyny
Zestaw do pomiaru kinematyki 5-osiowej (Premium)
Akcesoria
- Urządzenie do czyszczenia narzędzi
- Kodowanie narzędzi
- Elektromechaniczny system pomiaru długości narzędzi (GROB)
- Laserowy system pomiarowy do monitorowania narzędzi (BLUM)
- Przygotowanie do stosowania sondy (M&H, Renishaw, Heidenhain)
Specyfikacja
- Sonda na podczerwień z odbiornikiem:
- Sonda na podczerwień z odbiornikiem, M&H
- Sonda na podczerwień z odbiornikiem, Renishaw
- Sonda na podczerwień z odbiornikiem, Heidenhain
- Doprowadzenie sprężonego powietrza przez oś wrzeciona
- Zewnętrzne zasilanie sprężonym powietrzem
- Bezstopniowa regulacja ciśnienia (4–38 bar) z możliwością programowania dla narzędzi z wewnętrznym doprowadzeniem chłodziwa (IKZ)
- Regulowane ciśnienie chłodziwa dla zewnętrznych dysz chłodzących
- Pistolet do przepłukiwania
- Pistolet do przedmuchiwania
- Ręczny panel sterowania (SIEMENS HT8)
- Elektroniczne pokrętło HR 420 (HEIDENHAIN) Panel sterowania HMO (FANUC)
- Kołnierz do centralnego odciągania z obszaru roboczego Lampka sygnalizacyjna stanu maszyny
- Rozbudowany układ chłodzenia, 80 bar
- Przenośnik taśmowy na zawiasach
Drzwi obszaru roboczego:
- Automatyczne otwieranie/zamykanie dla systemów automatycznego załadunku i rozładunku
- Automatyczne otwieranie/zamykanie dla ręcznego załadunku i rozładunku
Pakiet dynamiczny: HSK-A63 i SK 40:
- Oś X: 90 m/min do 8 m/s²
- Oś Z: 80 m/min przy przyspieszeniu do 13 m/s²
| Termin dostawy | natychmiast |
| Cena | na zapytanie |
Zapytanie
Konsultacja wideo
Manufacturer info
GROB – Centra obróbcze o wysokiej precyzji spełniające najbardziej rygorystyczne wymagania
GROB-WERKE GmbH & Co. KG jest jednym z wiodących światowych producentów centrów obróbczych CNC, systemów produkcyjnych i rozwiązań automatyzacyjnych. Szczególnie jej innowacyjne 5-osiowe centra obróbcze cieszą się doskonałą renomą w przemyśle motoryzacyjnym, lotniczym, technologii medycznej, produkcji narzędzi i form oraz ogólnej inżynierii mechanicznej.
Maszyny te przekonują wyjątkową precyzją, wysoką dynamiką oraz unikalną kinematyką z wrzecionem zamontowanym poziomo. Zapewnia to optymalne odprowadzanie wiórów, jednocześnie zwiększając niezawodność procesu.
W ofercie FISS regularnie można znaleźć wysokiej jakości używane centra obróbcze GROB, a także kompletne linie produkcyjne. Ponadto zajmujemy się profesjonalnym demontażem, transportem, ponownym montażem i uruchomieniem Państwa maszyny na całym świecie.
Zalety centrów obróbczych GROB
Maszyny GROB oferują liczne zalety w porównaniu z konwencjonalnymi pionowymi centrami obróbczymi:
- Kompleksowa obróbka 5-osiowa w jednym ustawieniu
- Poziome ustawienie wrzeciona zapewniające optymalne usuwanie wiórów
- Wysoka stabilność termiczna
- Wysoce sztywna konstrukcja maszyny
- Wysoka dynamika osi
- Doskonała jakość wykończenia powierzchni
- Duże magazyny narzędzi
- Wysoka niezawodność procesu
- Długa żywotność
- Idealne rozwiązanie dla zautomatyzowanych procesów produkcyjnych
Cechy te sprawiają, że maszyny GROB są szczególnie atrakcyjne dla firm o wysokich wymaganiach dotyczących precyzji i wydajności.
Przegląd kluczowych modeli GROB
GROB G150
Model G150 to najmniejsze 5-osiowe centrum obróbcze z serii maszyn uniwersalnych, idealnie nadające się do obróbki małych elementów wymagających wysokiej precyzji.
Dane techniczne
- X/Y/Z: 450 × 670 × 665 mm
- Obróbka 5-osiowa
- Zakres obrotu umożliwiający obróbkę skomplikowanych elementów
- Kompaktowa konstrukcja
- Idealne rozwiązanie dla branży medycznej i inżynierii precyzyjnej
Zalety
- Bardzo niewielkie wymiary
- Wysoka dokładność
- Szybka wymiana narzędzi
- Idealna do małych elementów
GROB G350
Model G350 jest jedną z najpopularniejszych na całym świecie maszyn uniwersalnych firmy GROB.
Dane techniczne
- X/Y/Z: 600 × 855 × 750 mm
- Obszar roboczy Ø 720 mm
- Wysoce dynamiczne osie liniowe
- 5-osiowa obróbka symultaniczna
- Obszary zastosowań
- Budowa maszyn
- Produkcja narzędzi
- Produkcja form
- Lotnictwo
- Technologia medyczna
Zalety
- Bardzo wysoka stabilność
- Duża elastyczność
- Optymalne usuwanie wiórów
- Doskonała jakość powierzchni
GROB G550
Model G550 idealnie nadaje się do obróbki większych elementów przy zachowaniu najwyższej precyzji.
Dane techniczne
- X/Y/Z: 800 × 1 020 × 970 mm/li>
- Obszar roboczy Ø 900 mm/li>
- Obróbka 5-osiowa/li>
- Duża pojemność narzędziowa
Zalety
- Wysoka wydajność obróbki
- Duże elementy obrabiane w jednym ustawieniu
- Wysoka niezawodność procesu
- Idealna do produkcji seryjnej i jednostkowej
GROB G750
Model G750 jest przeznaczony do obróbki dużych i ciężkich elementów.
Dane techniczne
- X/Y/Z: 1 000 × 1 100 × 1 175 mm
- Obszar roboczy Ø 1 280 mm
- Wysoce sztywna konstrukcja maszyny
Zalety
- Maksymalna wydajność
- Wysoka wydajność skrawania
- Idealna do ciężkich elementów
- Wysoka dokładność pomimo dużych wymiarów elementów
- Seria GROB Access
G350a
Ekonomiczne rozwiązanie klasy podstawowej oparte na technologii GROB.
Dane techniczne
- X/Y/Z: 600 × 770 × 805 mm
- Obszar roboczy Ø 720 mm
Zalety
- Atrakcyjny stosunek ceny do jakości
- Niskie koszty eksploatacji
- Sprawdzona technologia GROB
G550a
Większy wariant z serii Access.
Dane techniczne
- X/Y/Z: 800 × 950 × 1 020 mm
- Obszar roboczy Ø 900 mm
Zalety
- Idealny do obróbki średniej wielkości elementów
- Ekonomiczne rozwiązanie klasy podstawowej
- Wysoka elastyczność
- Moduły GROB G do produkcji seryjnej
Oprócz maszyn uniwersalnych firma GROB oferuje modułowe centra obróbcze do wysoce zautomatyzowanych linii produkcyjnych.
G300
- Zakresy przesuwu: 600 × 770 × 810 mm
- Kompaktowy moduł obróbczy
- Idealny do produkcji seryjnej
G500
- Skoki robocze: 800 × 950 × 905 mm
- Wysoka dynamika
- Elastyczne rozwiązania produkcyjne
G700
- Skoki robocze: 1 250 × 920 × 1 160 mm
- Do dużych elementów
- Wysoka wydajność
Ponadto dostępne są liczne wersje dwuwrzecionowe, takie jak G320, G520 i G720, które zostały opracowane specjalnie w celu maksymalizacji wydajności.
- Przemysł motoryzacyjny
- Przemysł lotniczy i kosmiczny
- Produkcji narzędzi i form
- Technologii medycznej
- Inżynierii mechanicznej
- Inżynieria precyzyjna
- Energetyka
- E-mobilność
- Zakup używanych maszyn GROB
- Sprzedaż sprawdzonych maszyn używanych
- Wycena maszyn
- Demontaż kompletnych linii produkcyjnych
- Profesjonalny demontaż maszyn
- Transport ciężki na całym świecie
- Odprawa celna i eksport
- Ponowny montaż w nowej lokalizacji
- Montaż mechaniczny i elektryczny
- Kontrola geometryczna
- Uruchomienie
- Wsparcie produkcji
- Wieloletnie doświadczenie w międzynarodowym handlu maszynami
- Specjalizacja w wysokiej jakości centrach obróbczych CNC
- Globalne zarządzanie projektami
- Własne zarządzanie projektami
- Profesjonalny demontaż i ponowny montaż
- Organizacja transportu, w tym logistyka transportu ciężkiego
- Szybka dostępność używanych maszyn
- Indywidualne doradztwo i wsparcie techniczne
- Szukasz używanej maszyny GROB?
Typowe zastosowania maszyn GROB
Centra obróbcze GROB są wykorzystywane na całym świecie w:
Używane maszyny GROB od firmy FISS
Jako specjalista w dziedzinie wysokiej jakości używanych maszyn, firma FISS wspiera przedsiębiorstwa na całym świecie w zakresie kupna i sprzedaży centrów obróbczych GROB.
Nasza oferta usług obejmuje:
Dzięki naszemu wieloletniemu doświadczeniu realizujemy kompleksowe przeniesienia maszyn z jednego źródła – od wstępnej wizyty na miejscu aż po przekazanie linii produkcyjnej „pod klucz”.
Dlaczego FISS?
Firmy z całego świata polegają na FISS, jeśli chodzi o wysokiej jakości używane maszyny i złożone przeniesienia maszyn.
Twoje korzyści:
Niezależnie od tego, czy chodzi o model G150, G350, G550, G750, czy też kompletne linie produkcyjne – firma FISS pomoże Ci wybrać odpowiednią używaną maszynę.
Skontaktuj się z naszym zespołem, aby uzyskać niezobowiązującą wycenę lub jeśli chcesz sprzedać maszynę GROB.
