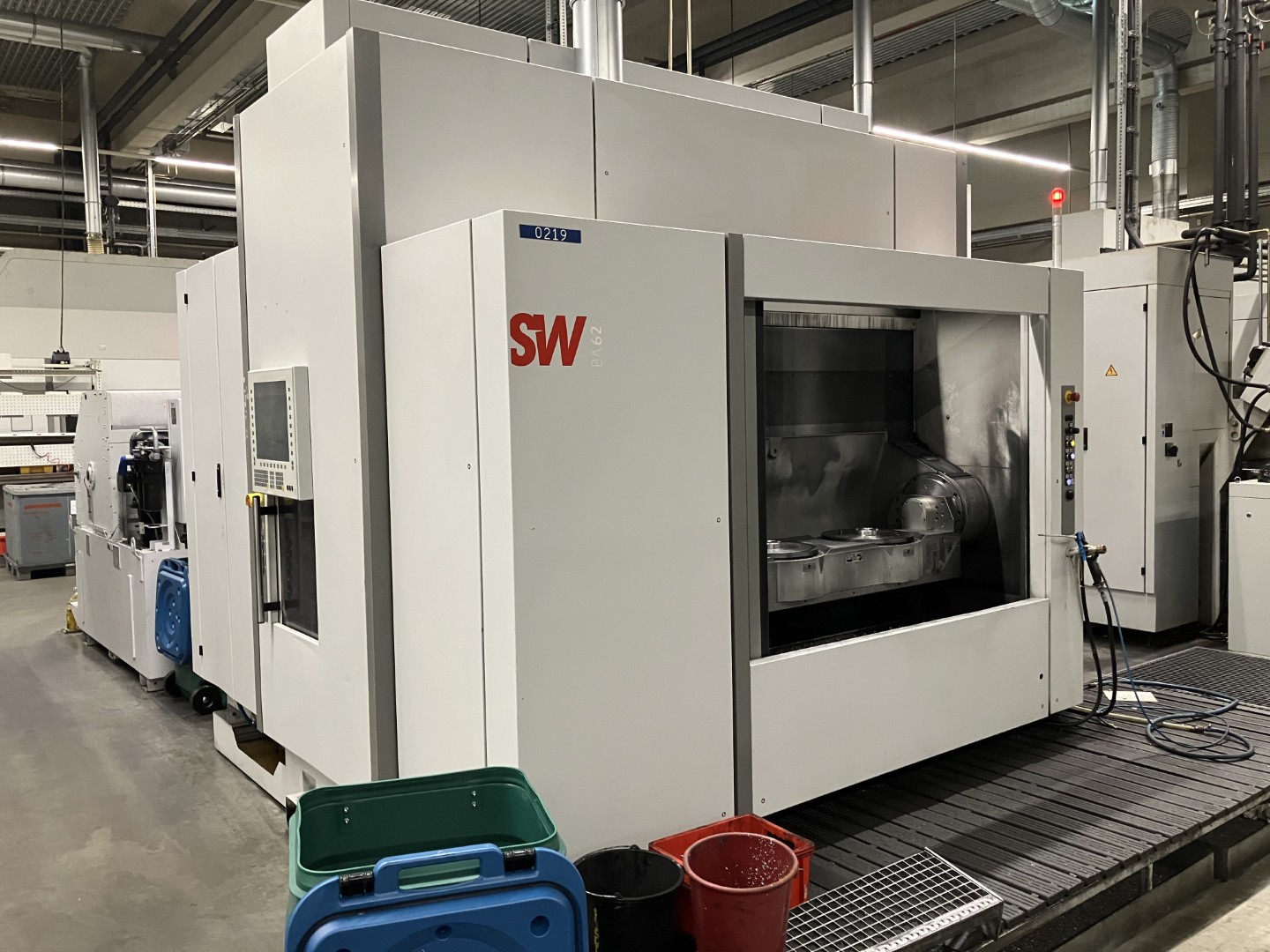

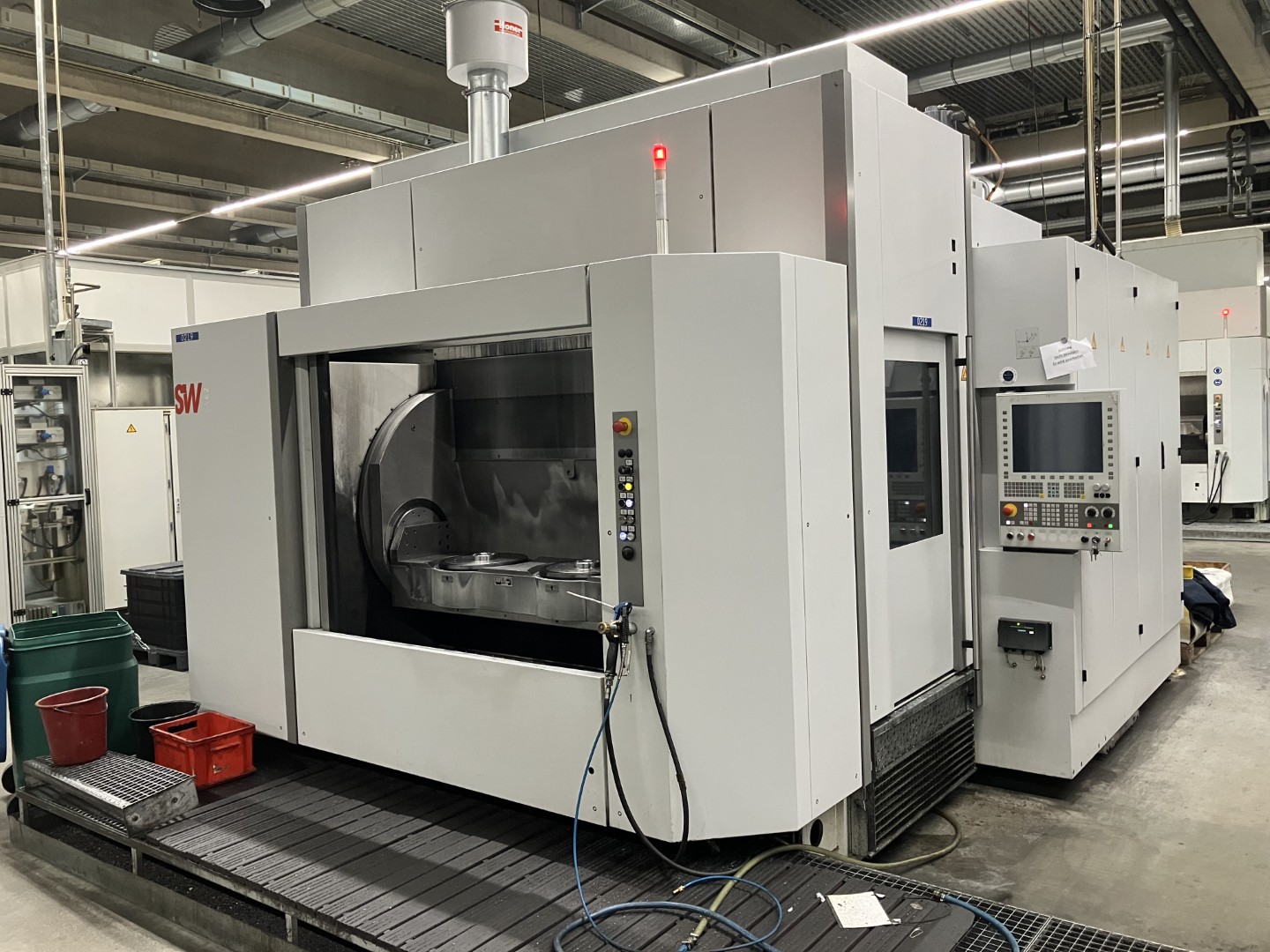

SW BA622 dwuwrzecionowe centrum obróbcze BA2353, używane
Szczegóły
| Centrum obróbcze | Poziome |
| Producent | SW |
| Model | BA 622 |
| Rok produkcji | 2018 |
| godziny pracy | 38153h |
Dane techniczne
- System sterowania: Siemens 840 D SL
- Wersja z 2 niezależnymi osiami Z
Wrzeciono HSK 100 z 375 Nm (2x)
- Silnik wrzeciona! W technologii asynchronicznej AC
- z połączeniem gwiazda-trójkąt
- Zakres prędkości 1 - 10 000 obr.
- Moc (25% cyklu pracy) 30 kW/730 obr.
- Moment obrotowy (25% cyklu pracy) 375 Nm
- Moc znamionowa 20 kW/730 obr.
- Znamionowy moment obrotowy 266 Nm
- Czas rozruchu, 1,70 s (n = 0-10 000 obr./min)
- Zakres przełączania gwiazda - 3000 obr/min - trójkąt
- Średnica łożyska wrzeciona 100 mm
- Układ łożysk przednich 4-krotny T-0-T
- Smarowanie wrzeciona 01-mlnm
- Interfejs narzędzia wał drążony OIN69893-HSK-A100
- Zacisk narzędzia obsługiwany mechanicznie
- Siła zacisku > 46 kN
- Transfer mediów, promieniowy, powietrze czyszczące, sterowanie systemem panewek
- Transfer mediów, centralny, smar chłodzący: emulsja, olej < 80 barów
- Transfer mediów, centralny, MMKS: aerozol < 5 barów
Kompensacja skręcania
Hydrauliczny moduł kompensacyjny dla 4. osi. Stosowany w przypadku urządzeń wrażliwych na skręcanie i obciążeń niecentrycznych. Kompensacyjny moment obrotowy (regulowany) < 450 Nm Stały moment obrotowy 1,8 Nm/bar.

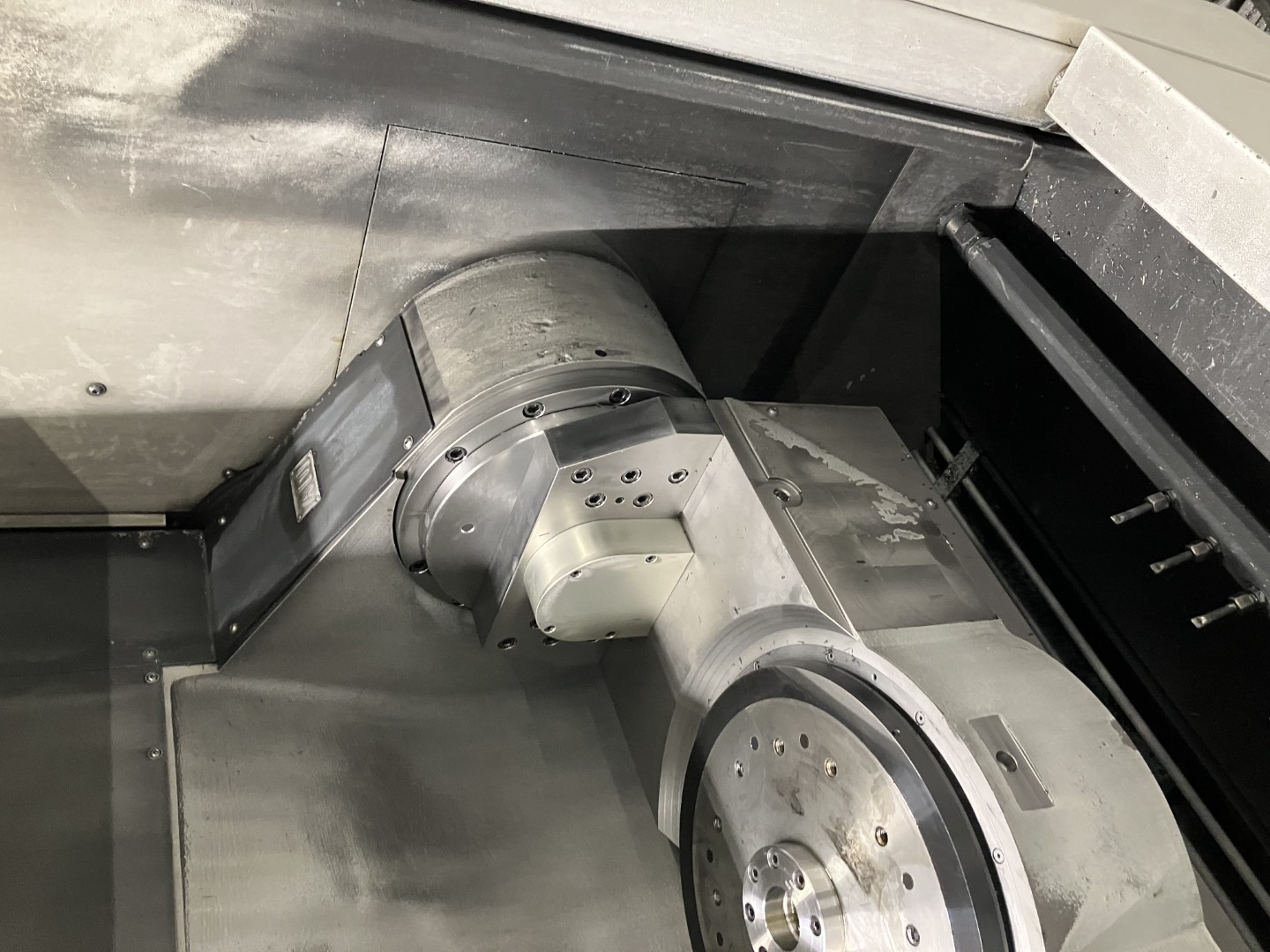

5 oś, 2-krotny napęd bezpośredni
Składająca się z:

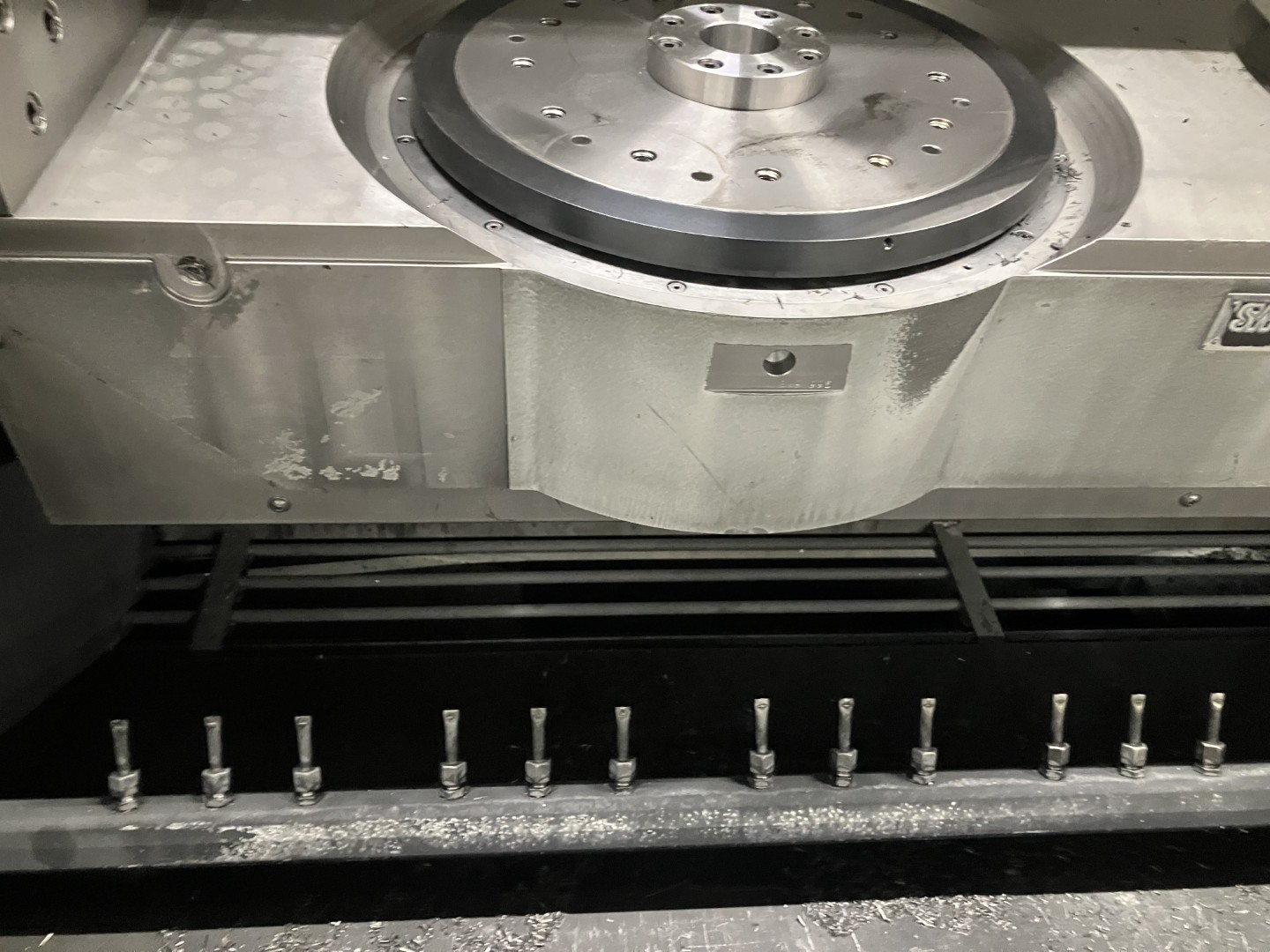

- 2 stołów NC z napędem bezpośrednim
2x 0 340 mm (oś C1/C2 lub W1/IN2) zainstalowane we wspólnej belce poprzecznej
- Bezpośredni, absolutny pomiar kąta
- Maksymalne wymiary urządzenia 2x 0 600 x 225 mm (400 mm)
- Maks. masa urządzenia 2x 120 kg
- Szczytowy moment obrotowy 490 Nm
- Nominalny moment obrotowy 350 Nm
- Maks. prędkość 50 obr.
- Tolerancja położenia bez obciążenia Tp" 1 r:r
- Styczny moment obrotowy 2000 Nm Zaciskany mechanicznie, zwalniany hydraulicznie
- Moment obciążający 150 Nm
Rozdzielacz obrotowy
- Dla obszarów roboczych 1 i 2 (oś A, lJ)
- Niekontrolowany - uszczelniony olejem
- Rozmiar nominalny NG 5
- Szyna rozdzielacza 10
- Maks. ciśnienie robocze hydrauliki 250 bar
- Maks. Ciśnienie robocze pneumatyki 8 bar (przypisanie połączenia zgodnie ze standardowym planem przypisania)

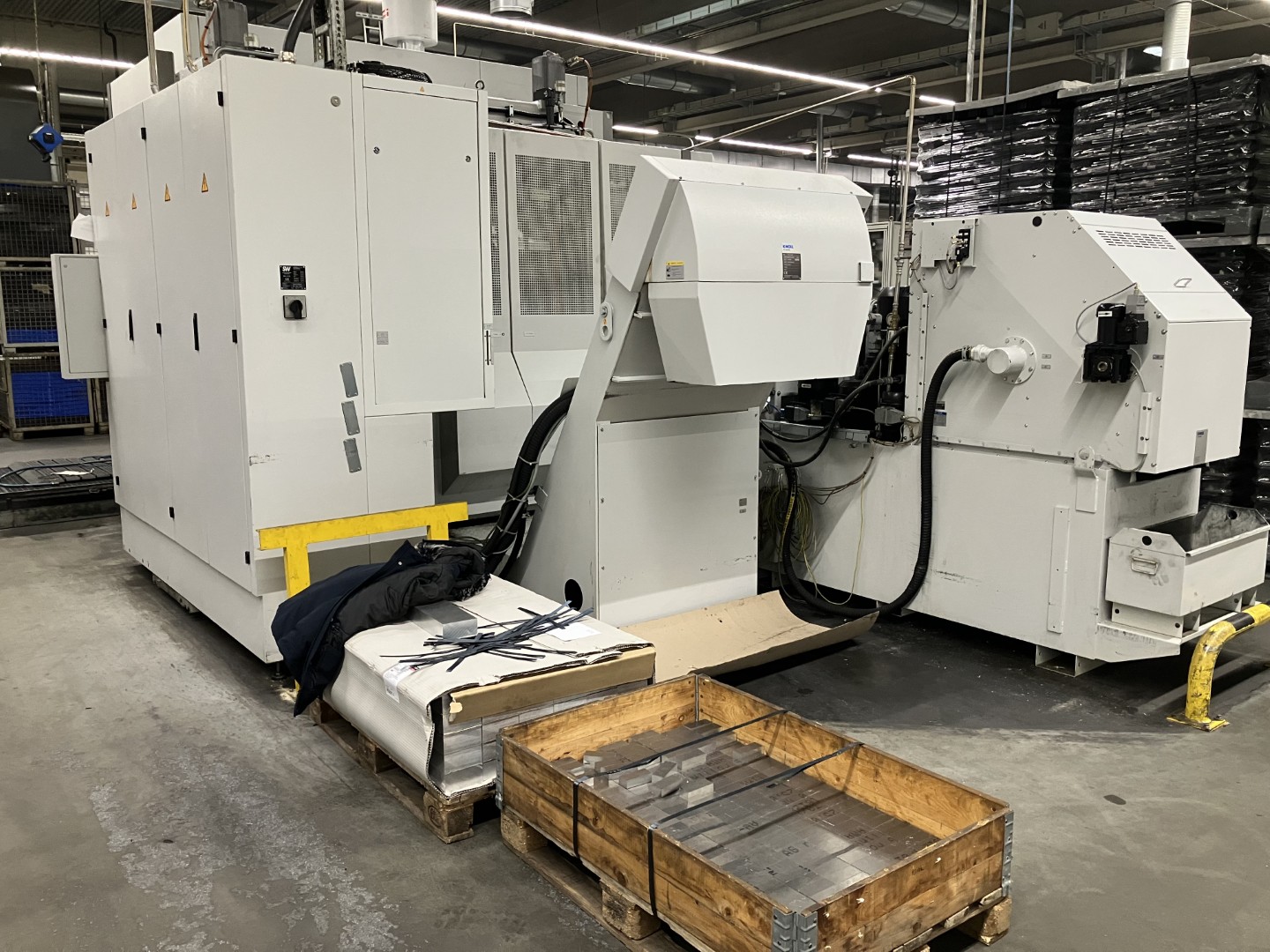

Przenośnik zgrzebłowy (dwuczęściowy)
(krótkie, połamane wióry, wióry igłowe, wióry odlewnicze, ścier odlewniczy, bez grudek, bez mat)
- Odpowiedni dla wiórów < 100 mm
-Szerokość przenośnika 1000 mm -
Wysokość wyładunku 1100 mm
- Filtr wody brudnej, sito szczelinowe w= 0,35 mm
- Pompa wody brudnej 400 l/min/ 1,5 bara
- Zawartość pyłu węglowego ok. 0,3 m

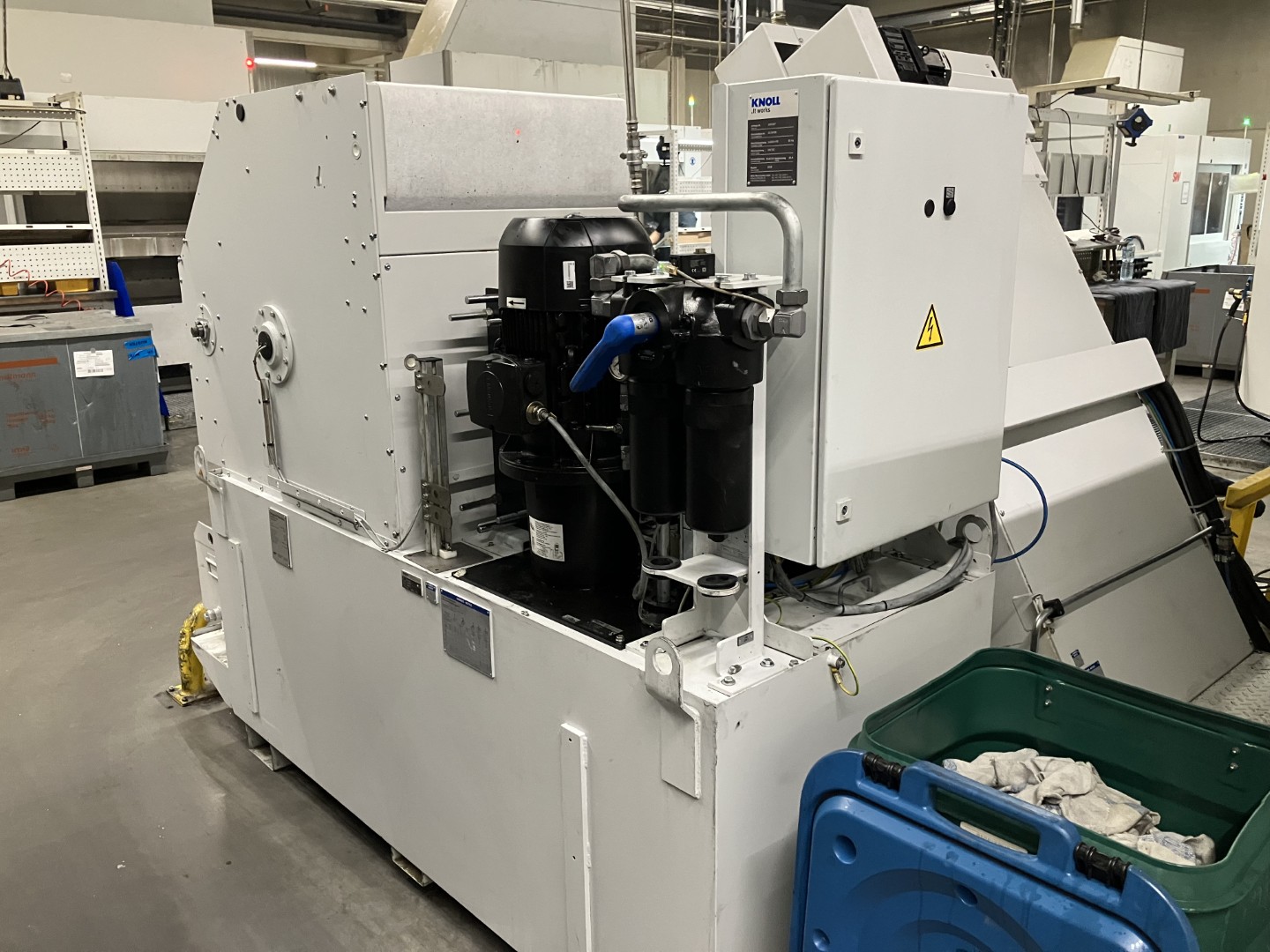

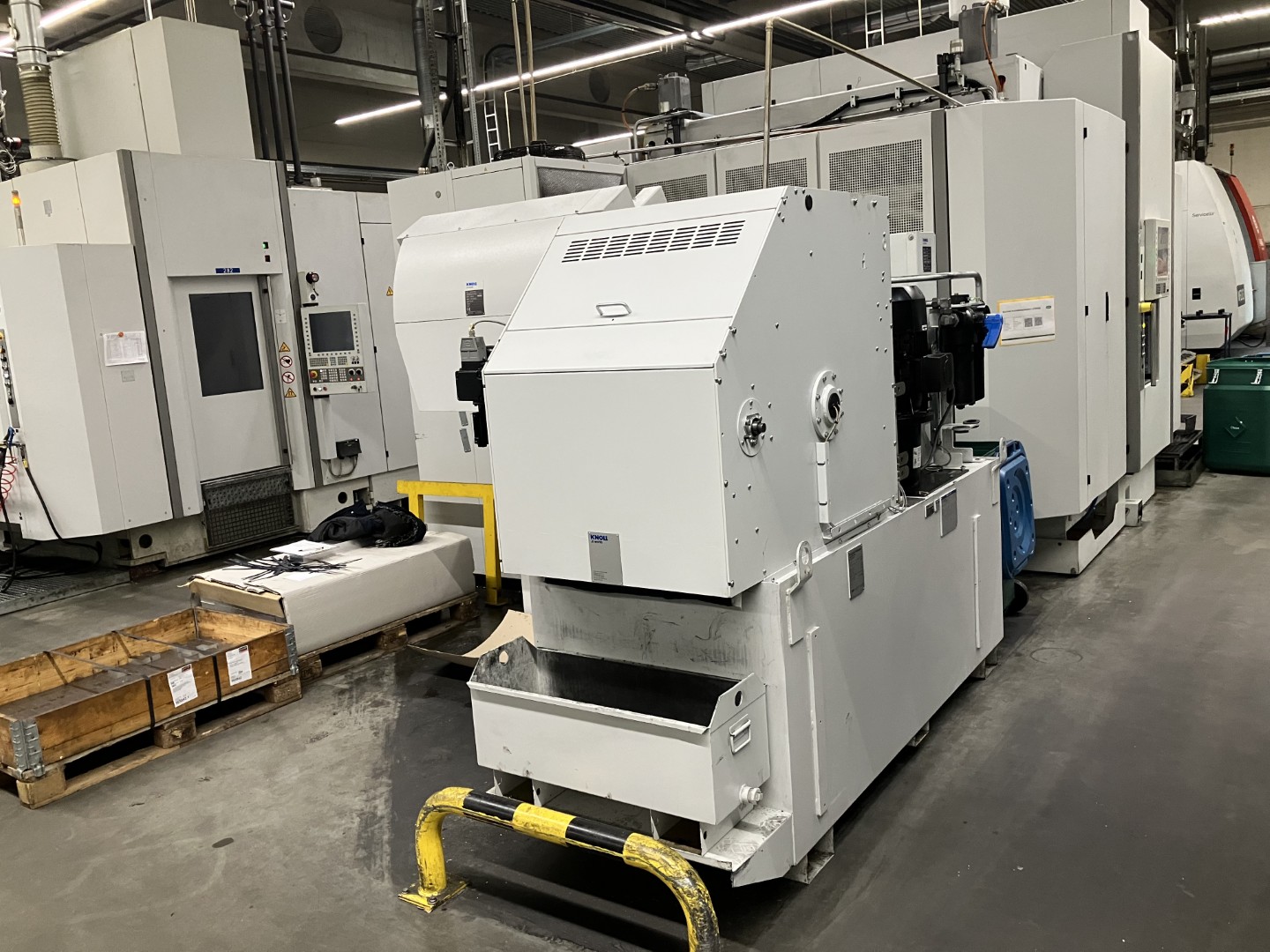

Filtracja czynnika chłodzącego przez kompaktowy filtr taśmowy
Pełnoprzepływowe czyszczenie Górny kompaktowy papierowy filtr taśmowy dla emulsji czynnika chłodzącego
- Nominalne natężenie przepływu 400 Vmln
- Nominalna dokładność filtra 25 μm
- Pojemność zbiornika 1,2 m
- Pompa niskociśnieniowa 200 Vmin przy 3 barach
- Pompa wysokociśnieniowa, maks. 75% EO 40 Vmln przy 40 barach
- Wymiennik ciepła do chłodzenia pyłu węglowego przez centralny układ chłodzenia maszyny
Sterowanie pneumatyczne, moduł podstawowy
- Pneumatyczny system sterowania uchwytami reklamowymi lub elementami mocującymi
- Pomiar przepływu - zintegrowana funkcja przedmuchu
- Po 2 sondy dla stołu 1 i 2
- Jednoczesny pomiar po stronie załadunku 2 kontrolek profilu dla stołu 1 lub 2, w zależności od wyboru - Wykrywalna szczelina >/= 0,05 mm, zgodnie z konstrukcją urządzenia
- Wygodna diagnostyka i regulacja za pomocą SW-HMI
- Określone wartości są automatycznie aktywowane przez wybór urządzenia
Wykrywanie pęknięcia narzędzia, indukcyjne

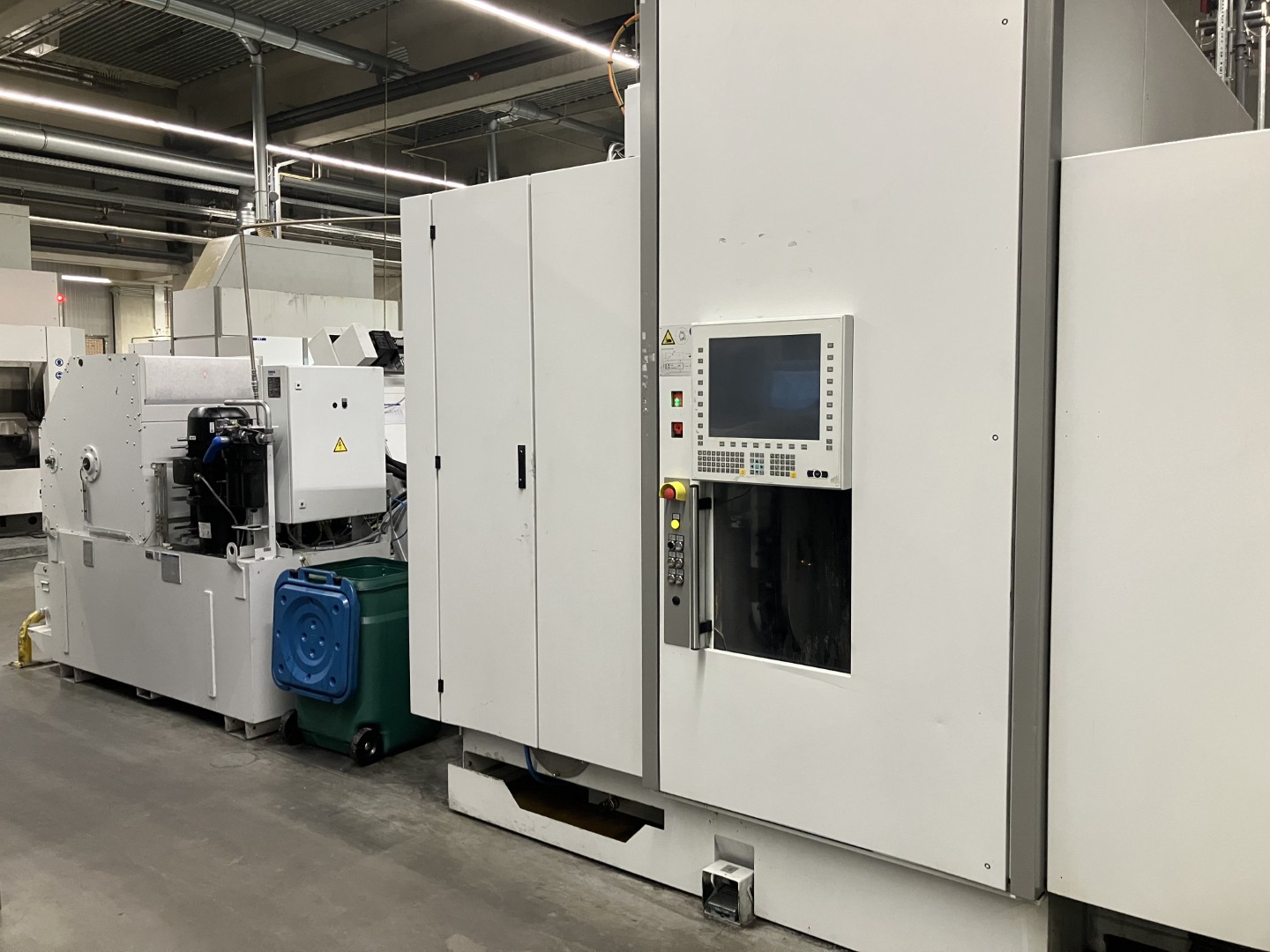

Dodatkowy panel sterowania, 19 cali
Kodowanie narzędzia Balluff z kodowaniem chipowym w uchwycie narzędzia.
PROFIBUS dla automatyzacji
| Czas dostawy | natychmiast |
| Cena | na zapytanie |
