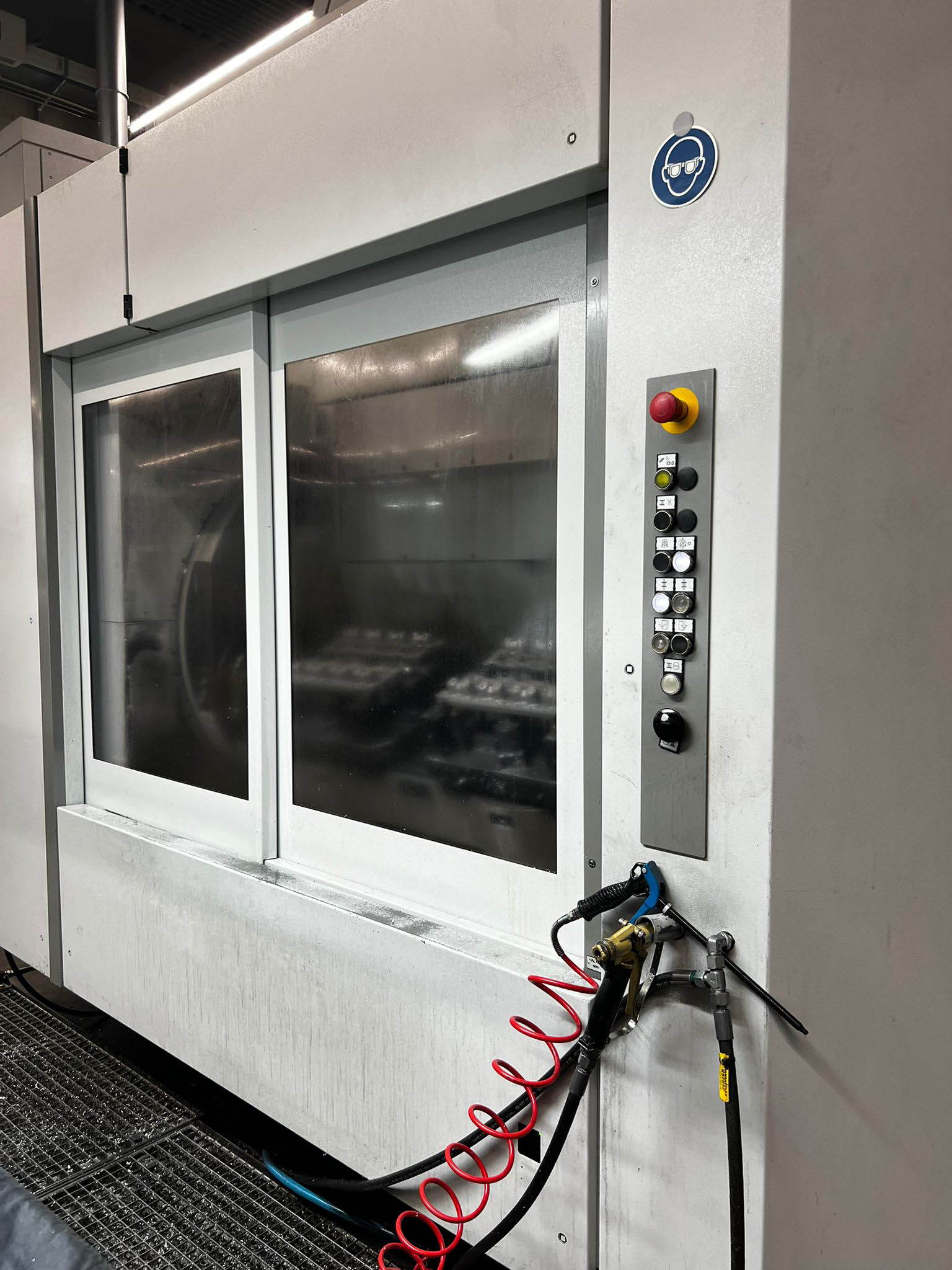

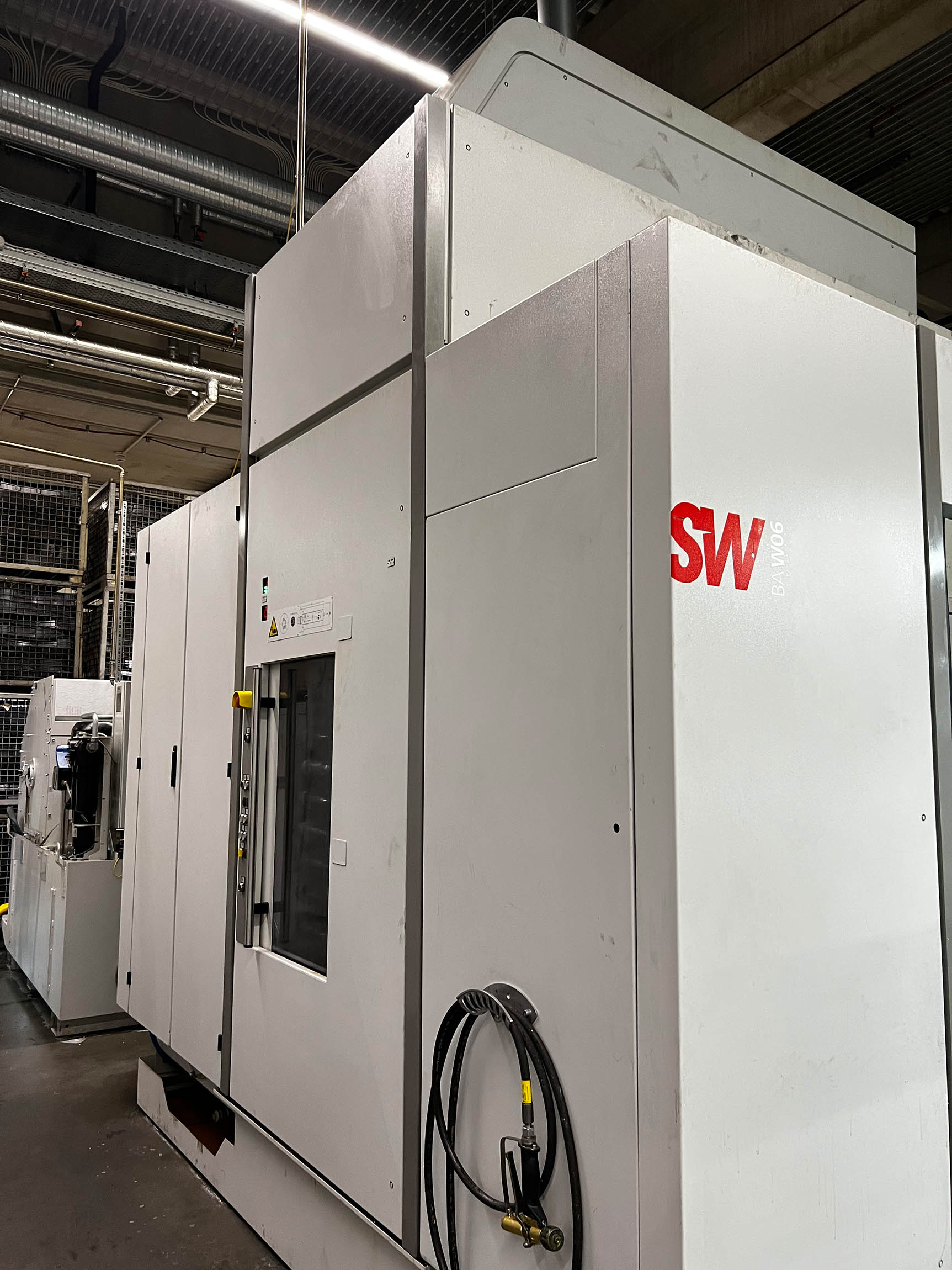

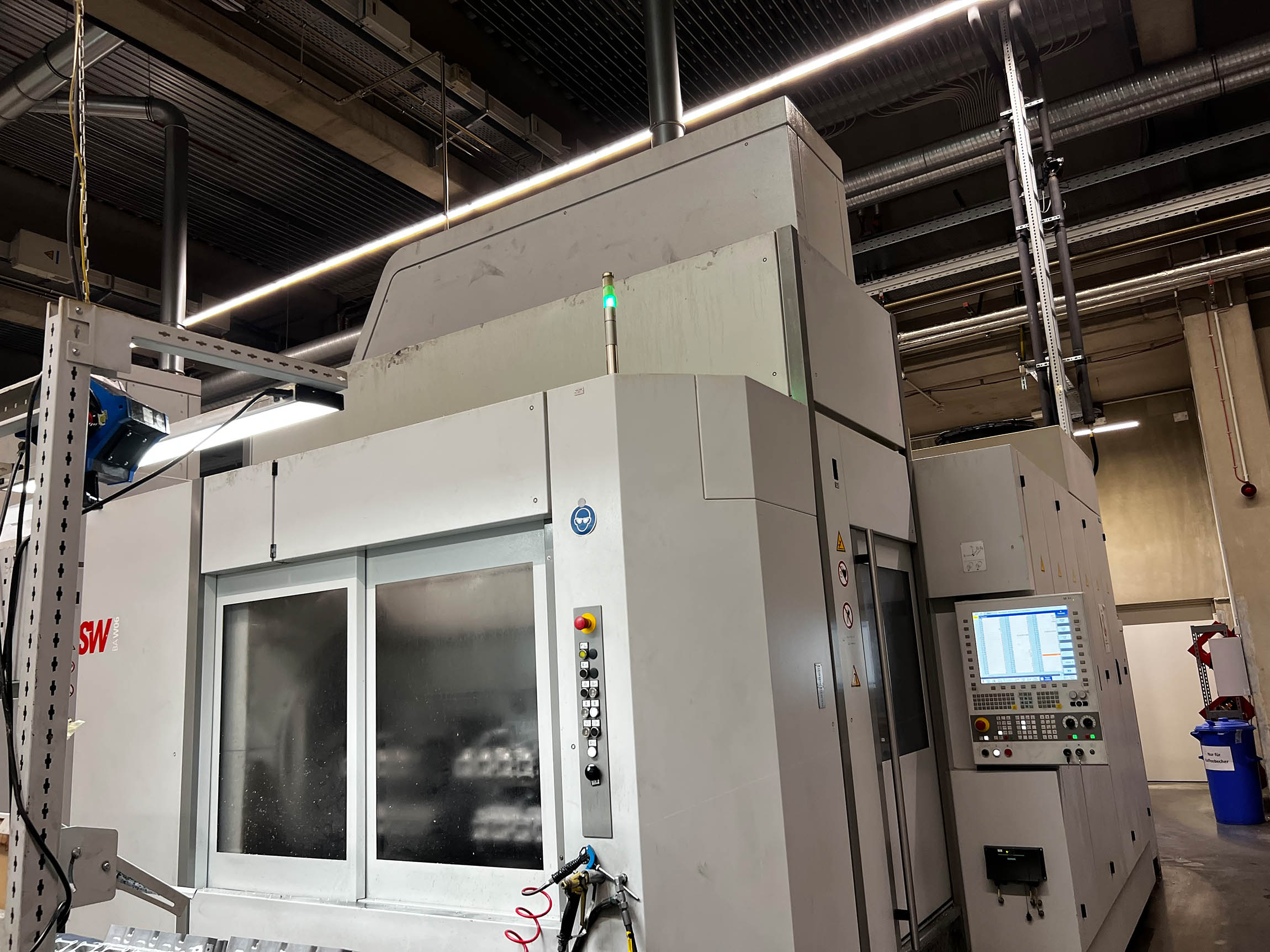

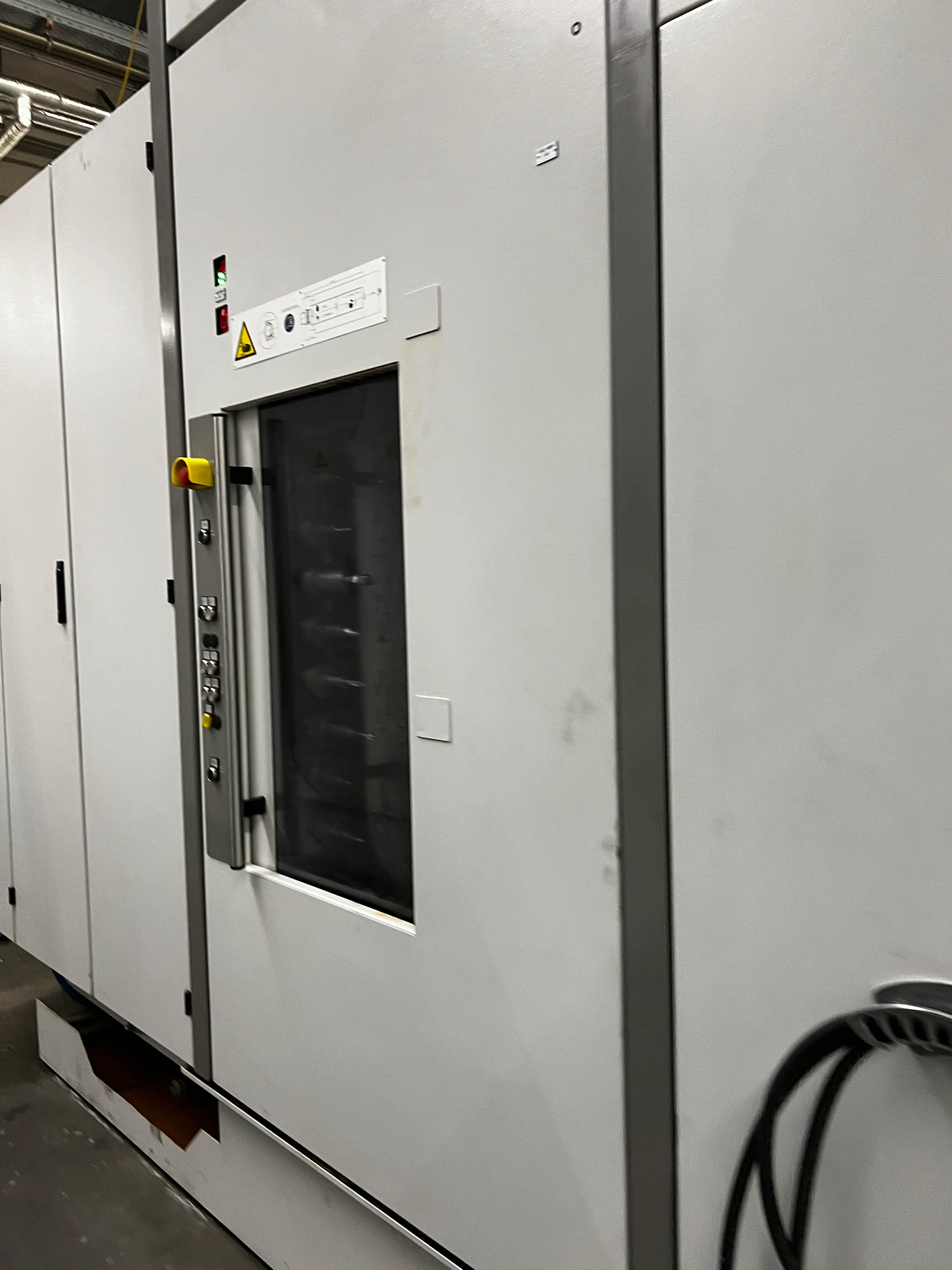

SW BAW 06-22 dwuwrzecionowe centrum obróbcze BA2356, używane
Szczegóły
| Centrum obróbcze | Poziome |
| Producent | SW |
| Model | BAW 06-22 |
| Rok produkcji | 2021 |
| Godziny pracy | ok. h |
| Czas pracy wrzeciona | ok. h |
Dane techniczne

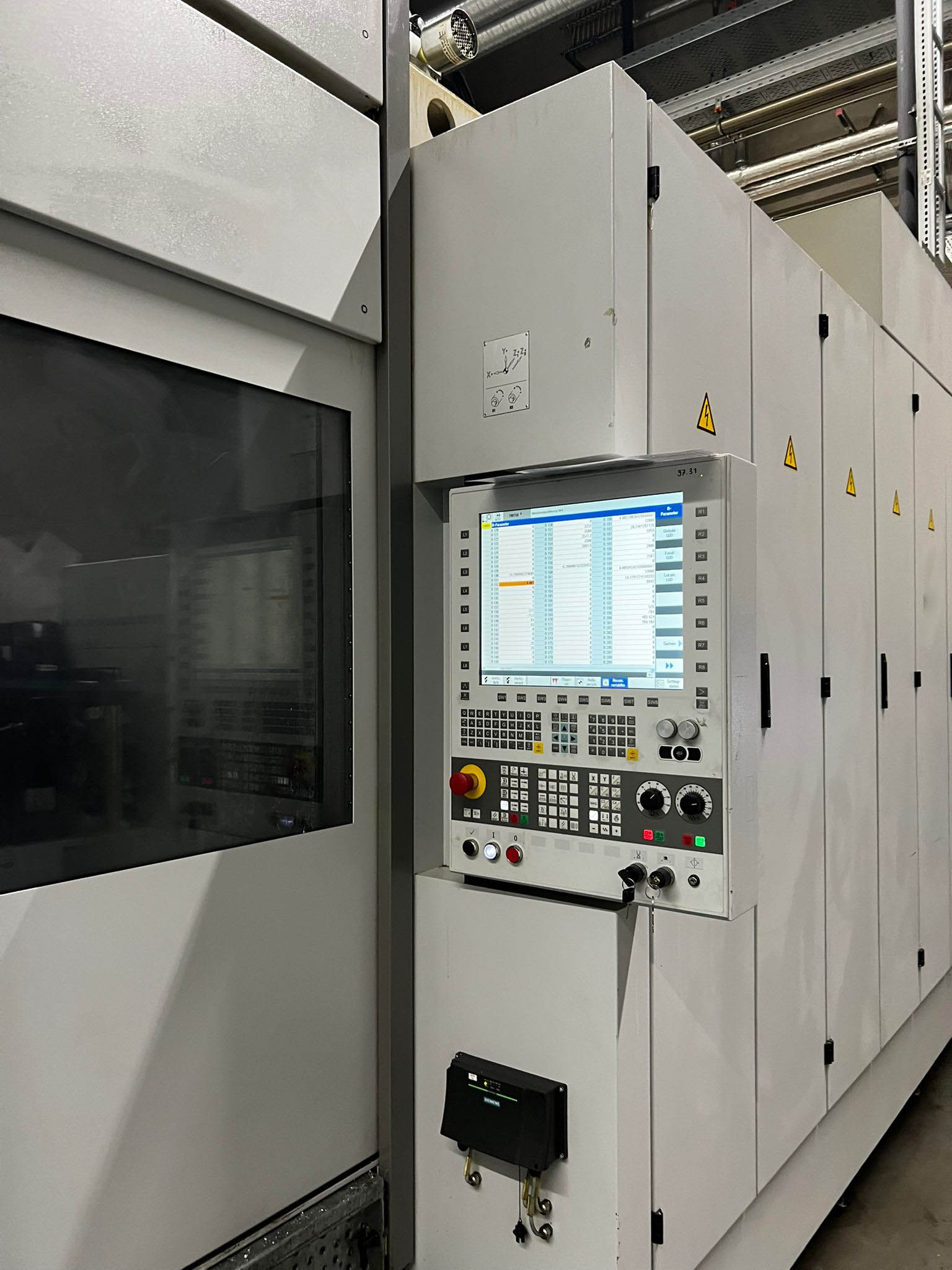

- System sterowania: Siemens 840 D SL
- Wersja z 2 niezależnymi osiami Z

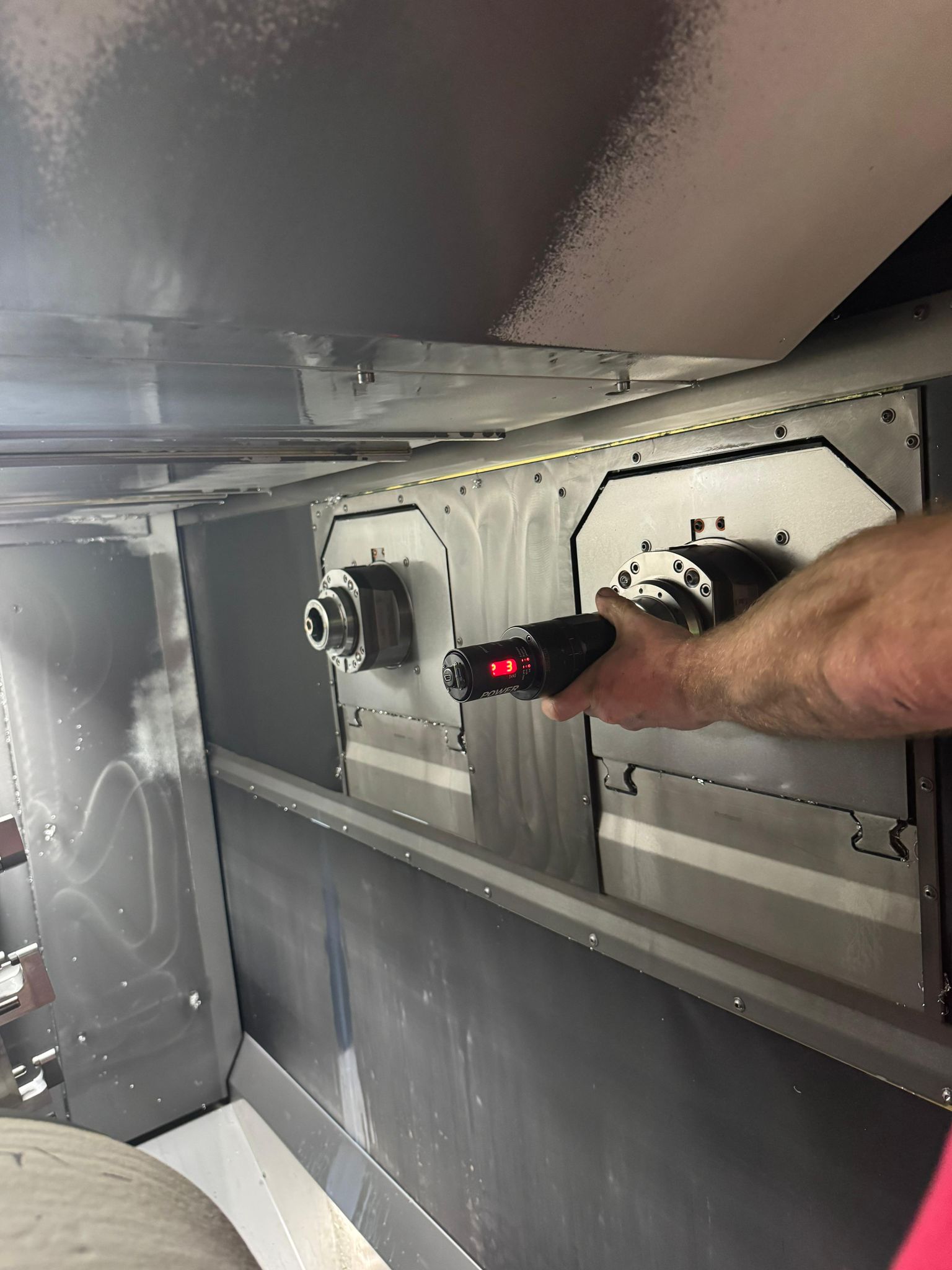

Wrzeciono HSK 100 o momencie obrotowym 375 Nm (2x)
- Wrzeciono silnikowe! W technologii silników asynchronicznych prądu przemiennego
- z połączeniem gwiazda-trójkąt
- Zakres prędkości obrotowej 1 • 10 000 obr./min
- Moc (cykl pracy 25%) 30 kW/730 obr./min
- Moment obrotowy (cykl pracy 25%) 375 Nm
- Moc znamionowa 20 kW/730 obr./min
- Moment znamionowy 266 Nm
- Czas rozruchu 1,70 s (n = 0–10 000 obr./min)
- Przełączanie zakresu: gwiazda – 3 000 obr./min – trójkąt
- Średnica łożyska wrzeciona 100 mm
- Układ łożysk przednich 4-krotny T-0-T
- Smarowanie wrzeciona: smarowanie 01-mlnmal
- Interfejs narzędziowy: wał drążony OIN69893-HSK-A100
- Mocowanie narzędzia: mechaniczne
- Siła mocowania: > 46 kN
- Przepływ mediów, promieniowy, powietrze czyszczące, sterowanie systemem miski
- Doprowadzenie mediów, centralne, smar chłodzący: emulsja, olej < 80 bar
- Doprowadzenie mediów, centralne, MMKS: aerozol < 5 bar
Kompensacja skręcania
Moduł kompensacji hydraulicznej dla czwartej osi. Stosowany w przypadku urządzeń wrażliwych na skręcanie oraz obciążeń mimośrodowych. Moment kompensacyjny (regulowany) < 450 Nm Stała momentu obrotowego 1,8 Nm/bar.
5. oś, podwójny napęd bezpośredni
W składzie:
- 2 stoły NC z napędem bezpośrednim
2x 0 340 mm (oś C1/C2 lub W1/IN2) zamontowane we wspólnej belce poprzecznej
- Bezpośredni, bezwzględny pomiar kąta
- Maks. wymiary uchwytu 2x 0 600 x 225 mm (400 mm)
- Maks. masa uchwytu 2 x 120 kg
- Maksymalny moment obrotowy 490 Nm
- Moment obrotowy nominalny 350 Nm
- Maks. prędkość 50 obr./min
- Tolerancja położenia bez obciążenia Tp" 1 r:r
- Moment styczny 2000 Nm Zaciskany mechanicznie, zwalniany hydraulicznie
- Moment ciężaru 150 Nm
Rozdzielacz obrotowy
- Do obszarów roboczych 1 i 2 (osie A, lJ)
- Nieregulowany - Uszczelniony przed wyciekiem oleju
- Rozmiar nominalny NG 5
- Tor rozdzielacza 10
- Maks. ciśnienie robocze układu hydraulicznego 250 bar
- Maks. Ciśnienie robocze układu pneumatycznego: 8 bar (przyporządkowanie przyłączy zgodnie ze standardowym schematem przyłączeniowym)

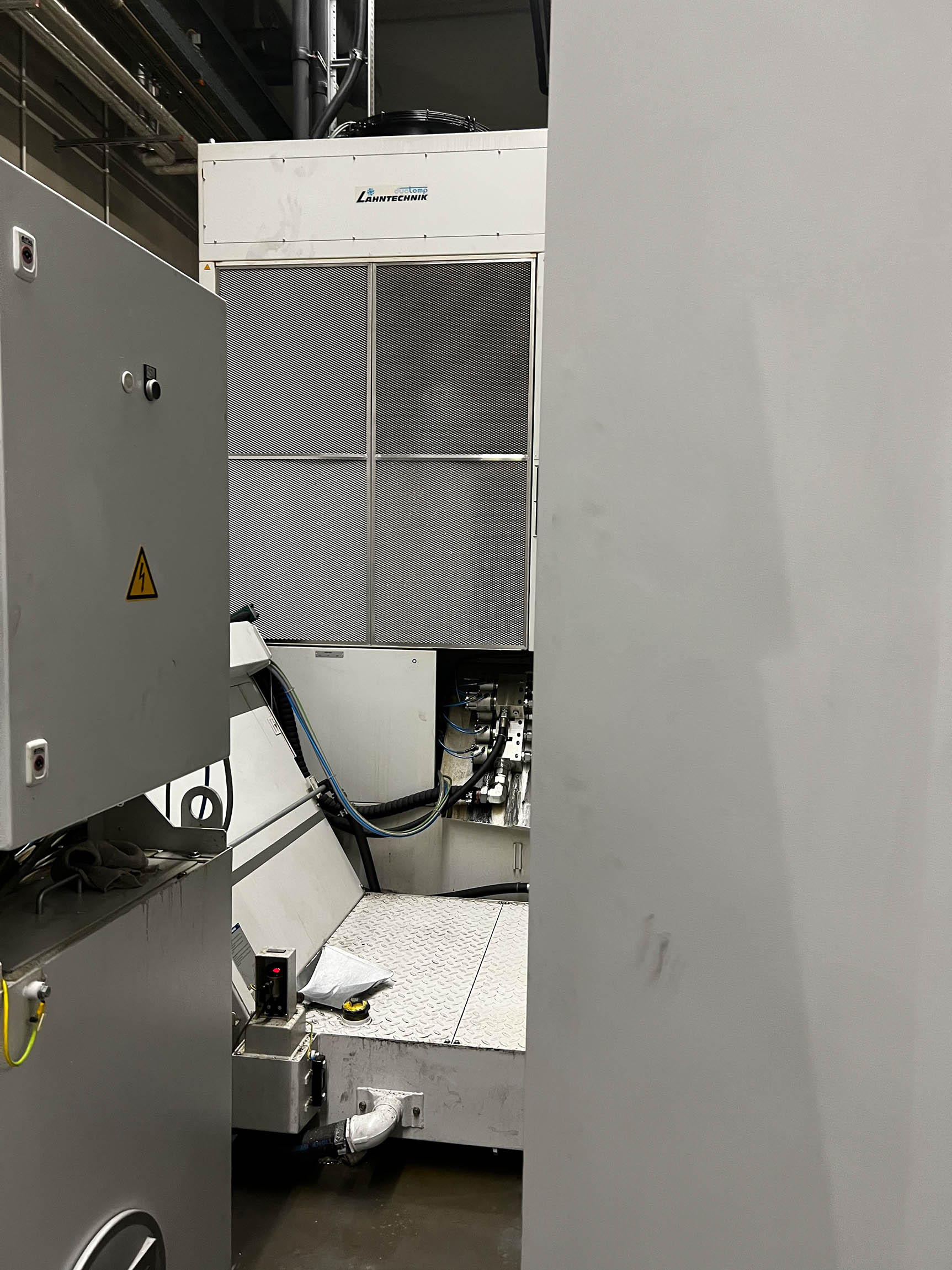

Przenośnik zgrzebłowy (dwuczęściowy)
(krótkie, połamane wióry, wióry igiełkowe, wióry odlewnicze, ścier odlewniczy, bez grudek, bez splątanych wiórów)
- Przeznaczony do wiórów < 100 mm
- Szerokość przenośnika 1000
mm – wysokość wyładunku 1100 mm
- Filtr wody zanieczyszczonej, sito szczelinowe w = 0,35 mm
- Pompa wody zanieczyszczonej 400 l/min przy ciśnieniu 1,5 bara
- Zawartość pyłu węglowego ok. 0,3 m

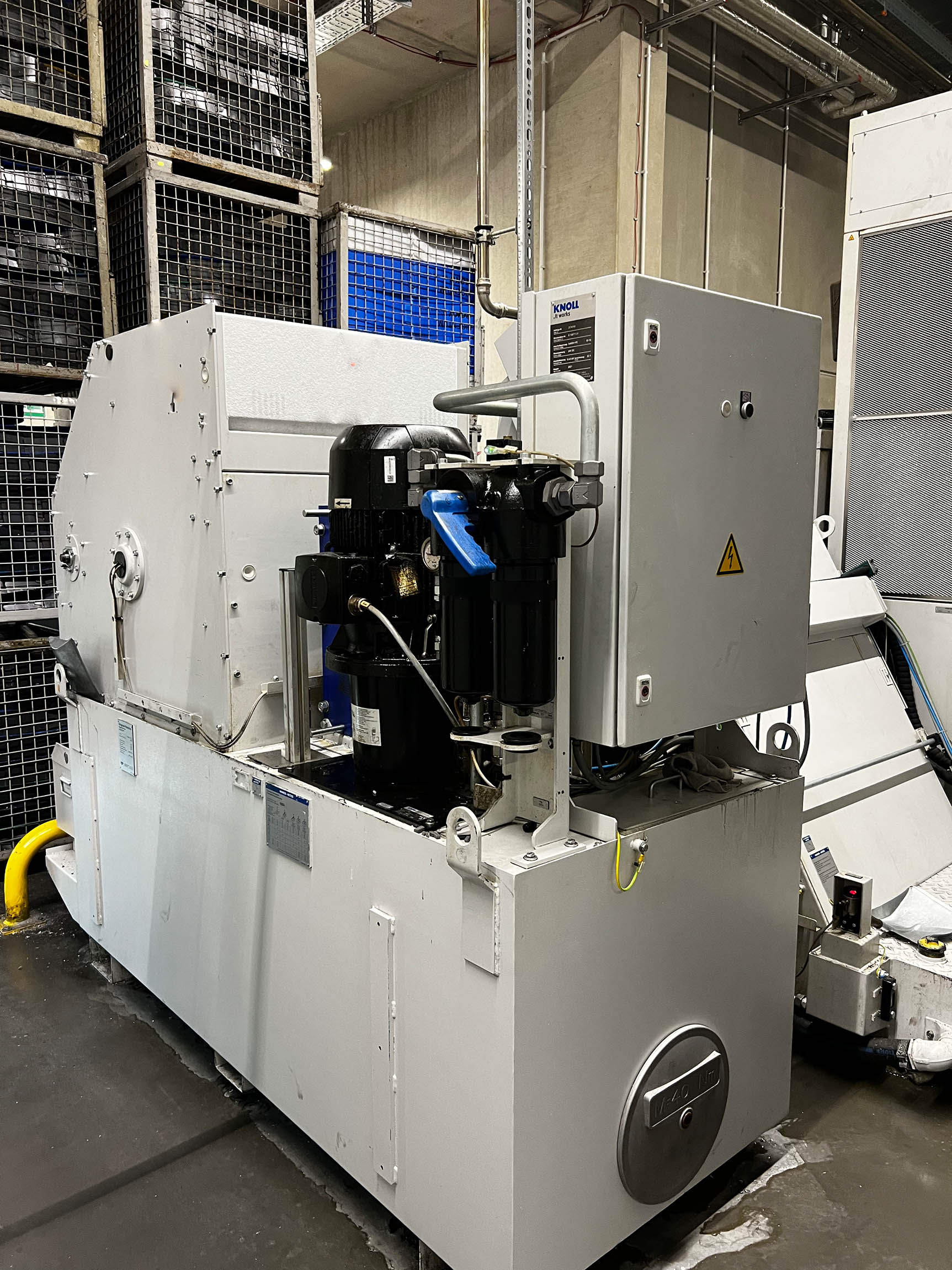

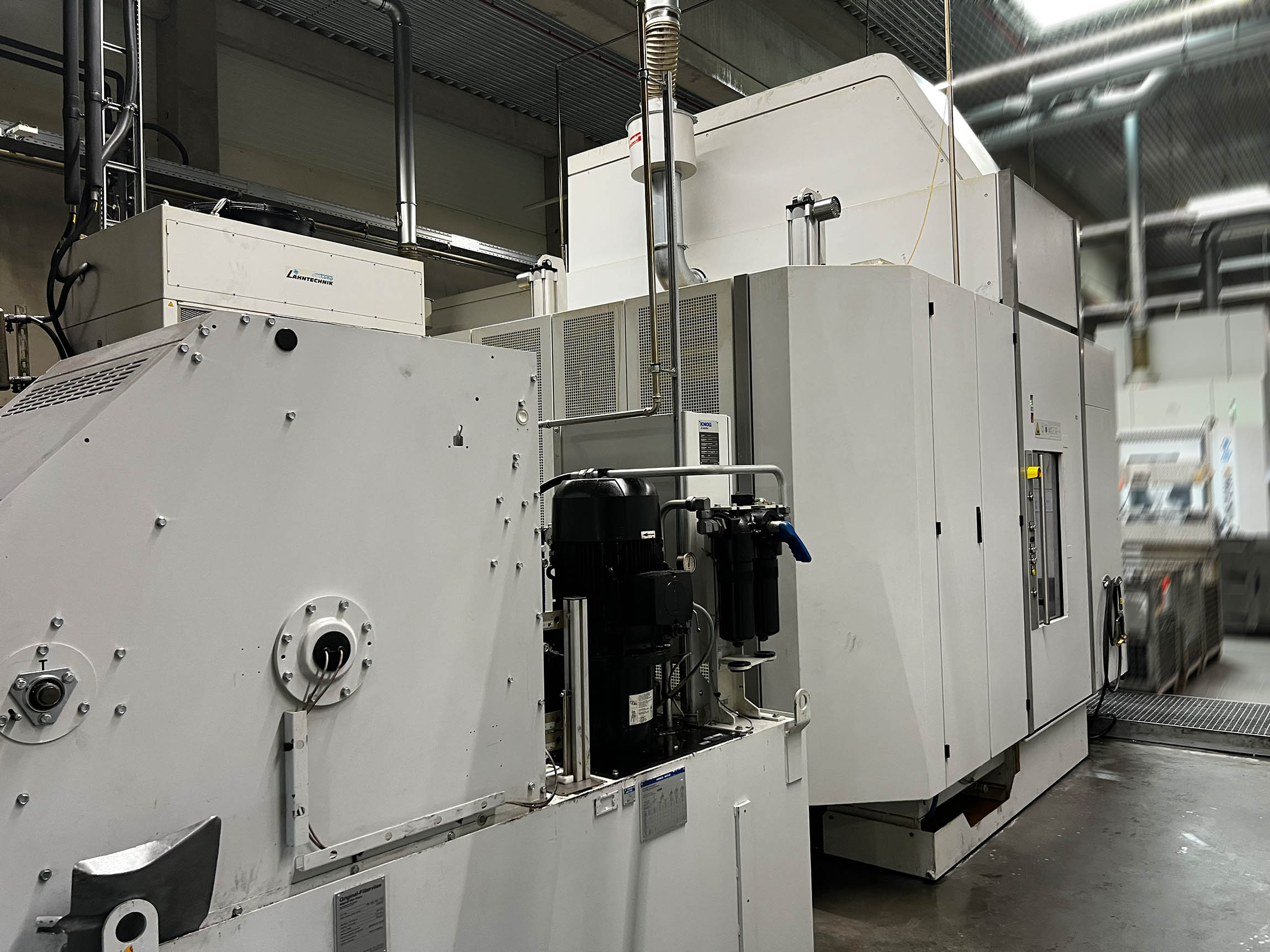

Filtracja płynu chłodzącego za pomocą kompaktowego filtra taśmowego
Czyszczenie przy pełnym przepływie Górny kompaktowy filtr taśmowy z papieru do emulsji płynu chłodzącego
- Nominalne natężenie przepływu 400 Vmln
- Nominalna dokładność filtracji 25 μm
- Pojemność zbiornika 1,2 m
- Pompa niskociśnieniowa 200 Vmin przy 3 barach
- Pompa wysokociśnieniowa, maks. 75% EO 40 Vmln przy ciśnieniu 40 bar
- Wymiennik ciepła do chłodzenia pyłu węglowego za pośrednictwem centralnego układu chłodzenia maszyny
Sterowanie pneumatyczne, moduł podstawowy
- Pneumatyczny układ sterowania do elementów mocujących lub elementów zaciskowych
- Pomiar przepływu – zintegrowana funkcja przedmuchiwania
- Po 2 sondy dla stołu 1 i 2
- Jednoczesny pomiar po stronie załadowczej 2 regulatorów profilu dla stołu 1 lub 2, zgodnie z wyborem - Wykrywalna szczelina >/= 0,05 mm, zgodnie z konstrukcją urządzenia
- Wygodna diagnostyka i regulacja za pomocą SW-HMI
- Ustalone wartości są automatycznie aktywowane w zależności od wyboru urządzenia
Wykrywanie pęknięcia narzędzia, indukcyjne
Dodatkowy panel sterowania, 19 cali
Kodowanie narzędzi Balluff z kodowaniem chipowym w uchwycie narzędziowym.
PROFIBUS do automatyki
| Termin dostawy | natychmiast |
| Cena | na zapytanie |
